ВОДЯНЫЕ ПОТОЛОЧНЫЕ ПАНЕЛИ ТПИ-28
Водяное лучистое отопление – это передовой подход к обогреву/охлаждению помещений, который обеспечивает высокую эффективность и комфорт. Окупаемость оборудования уже с первого отопительного сезона.

Конструкция тепловых панелей ТПИ-28 от ИнфраРэда
Профиль и трубы панелей ТПИ могут быть использованы из углеродистой, оцинкованной либо нержавеющей стали в зависимости от технического задания Заказчика и условий эксплуатации. Для обеспечения заявленной теплоотдачи, профиль выполнен из стали толщиной 1,0мм.
В панелях ТПИ наружный диаметр труб 28мм, толщина стенки трубы 1,5 мм, для обеспечения долговечной службы и соответствия требованиям действующего нормативного документа на территории Российской Федерации (ГОСТ 31311-2005, срок действия продлен до 2026 года). По требованию данного ГОСТ толщина стенки трубы должна быть не менее 1,25 мм.
Для обеспечения максимального контакта греющей трубы и профиля, укладка трубы в профиль и прижим выполняется с использованием специализированного прижимного станка.
Фиксация трубы и сборка корпуса осуществляется посредством сварки роботизированным сварочным комплексом.
После сборки панель ТПИ проходит этапы опрессовки, обезжиривания, промывки, фосфатирования, сушки и порошковой покраски, что обеспечивает герметичность и высокую коррозионную стойкость панелей. Для защиты мест соединения коллекторов, секций панелей и обеспечения эстетического внешнего вида в комплекте с панелями поставляются специальные защитные крышки.
Доказательство эффективности ТПИ-28 от ИнфраРэда

Эффективность через инновацию. Примеры наших успешных проектов с установленными системами водяного лучистого отопления.

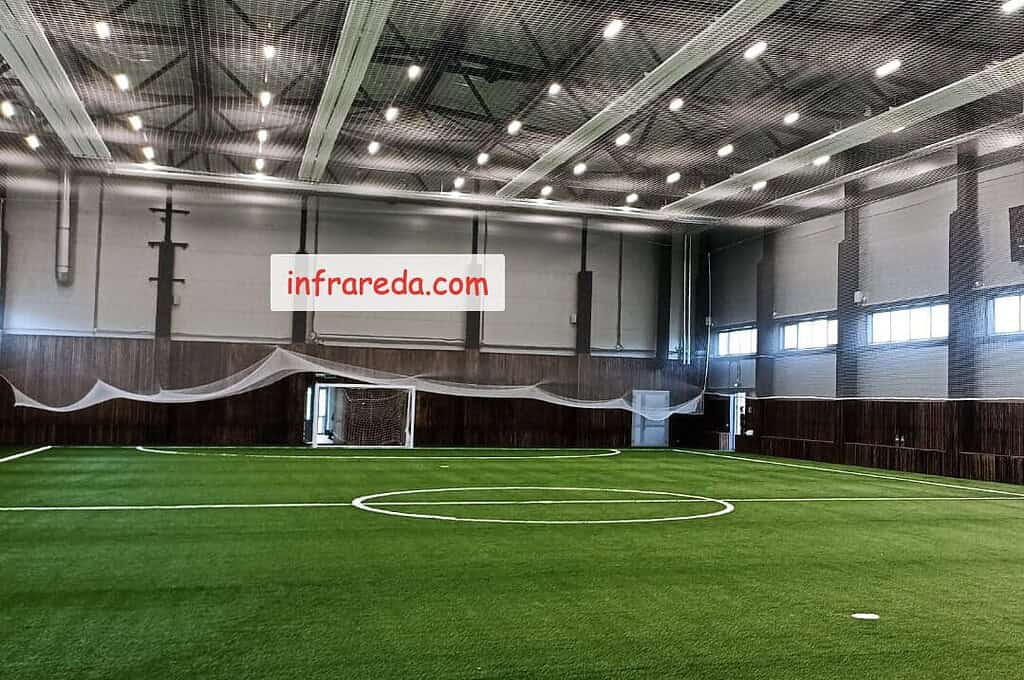

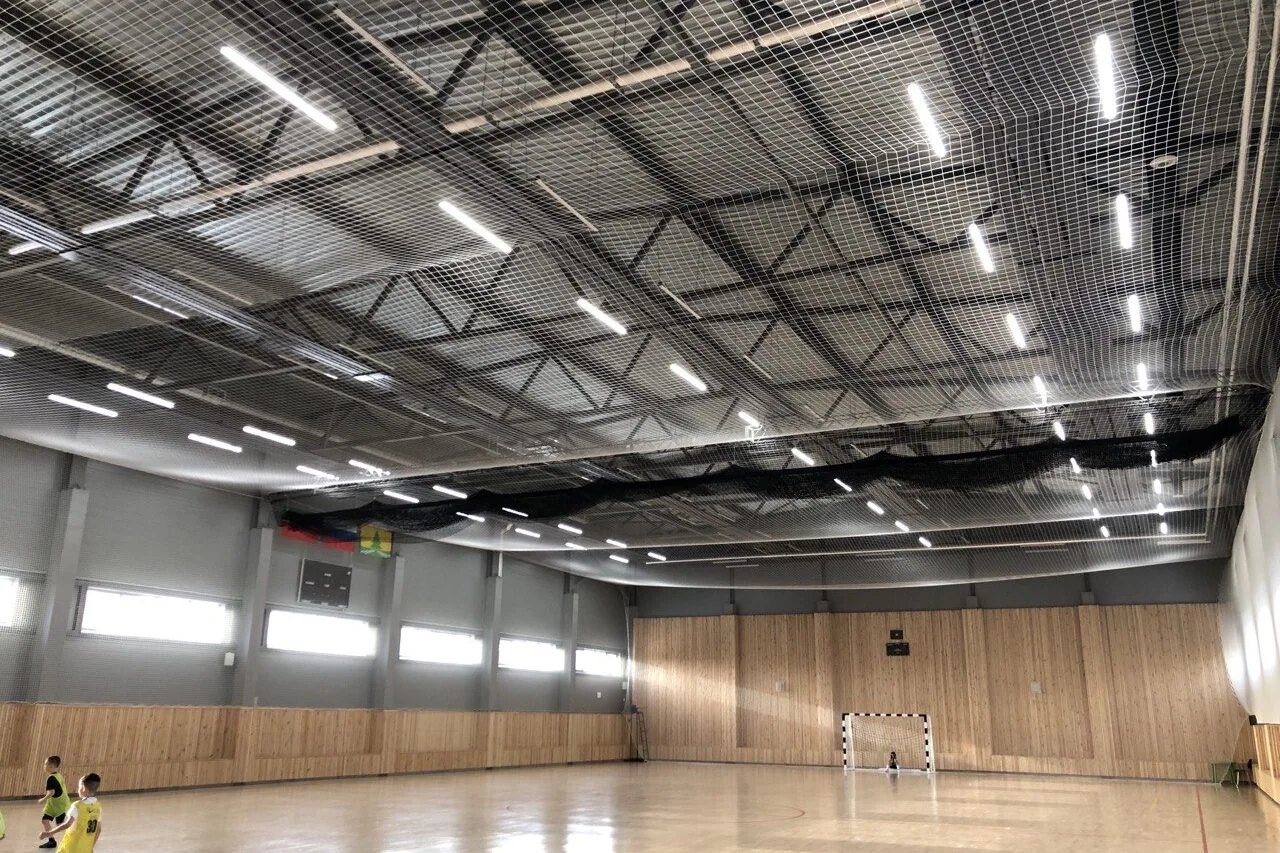

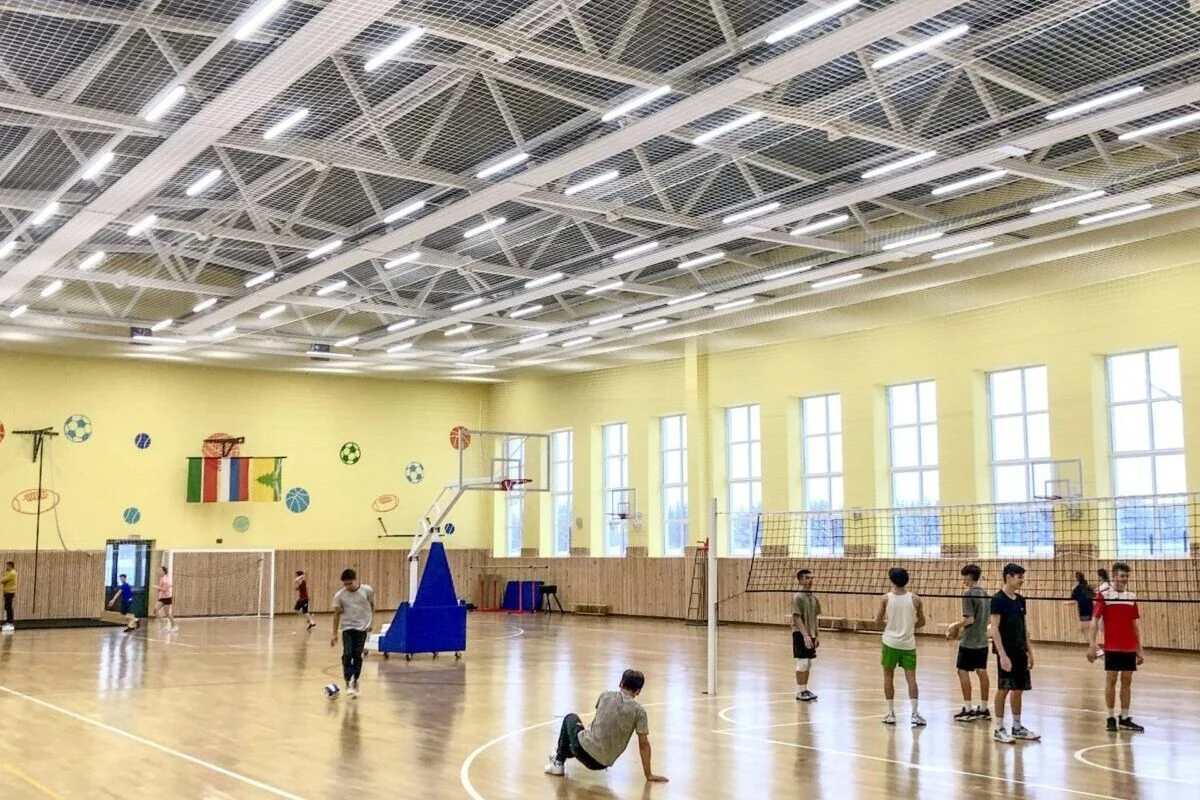

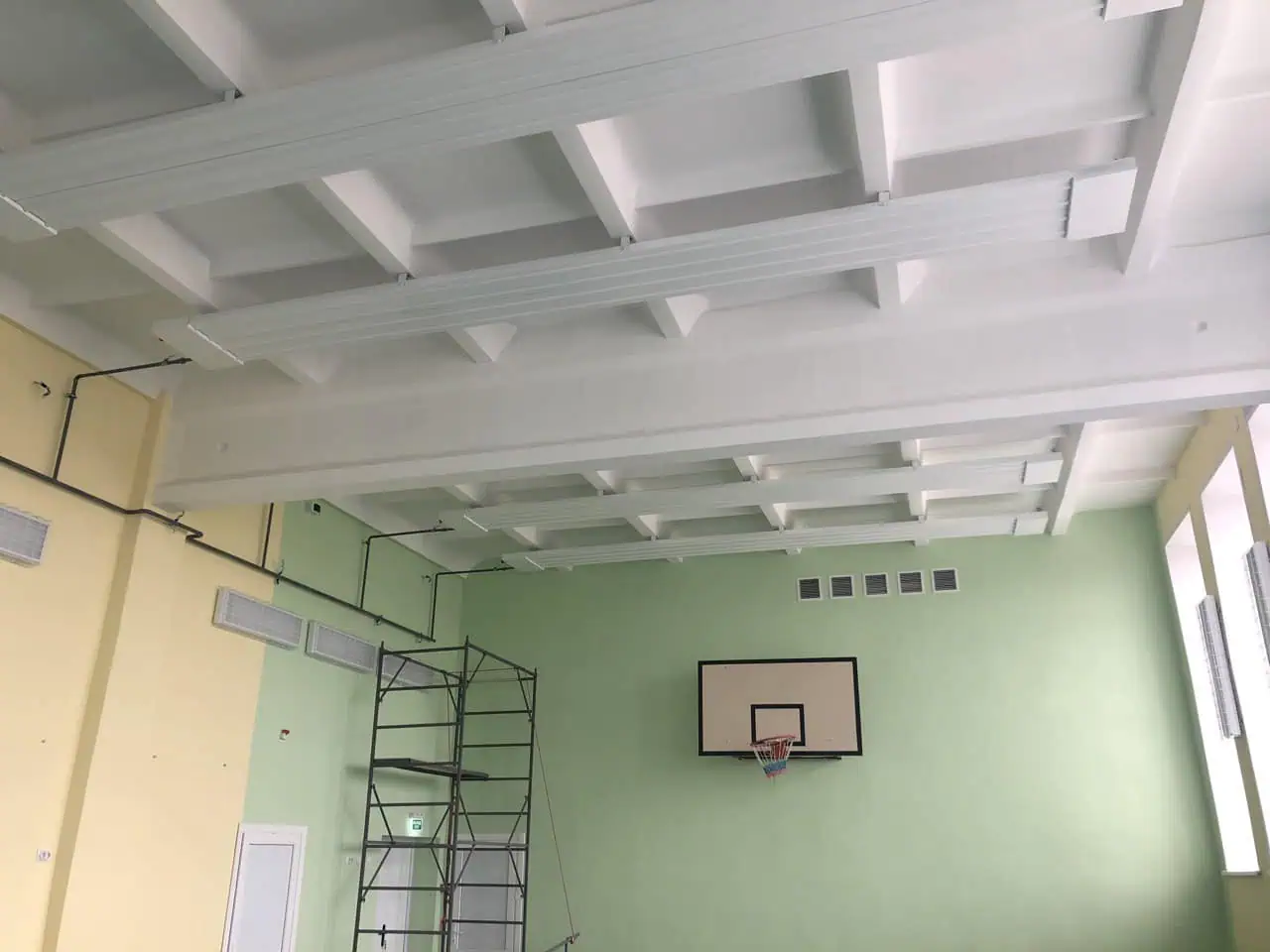

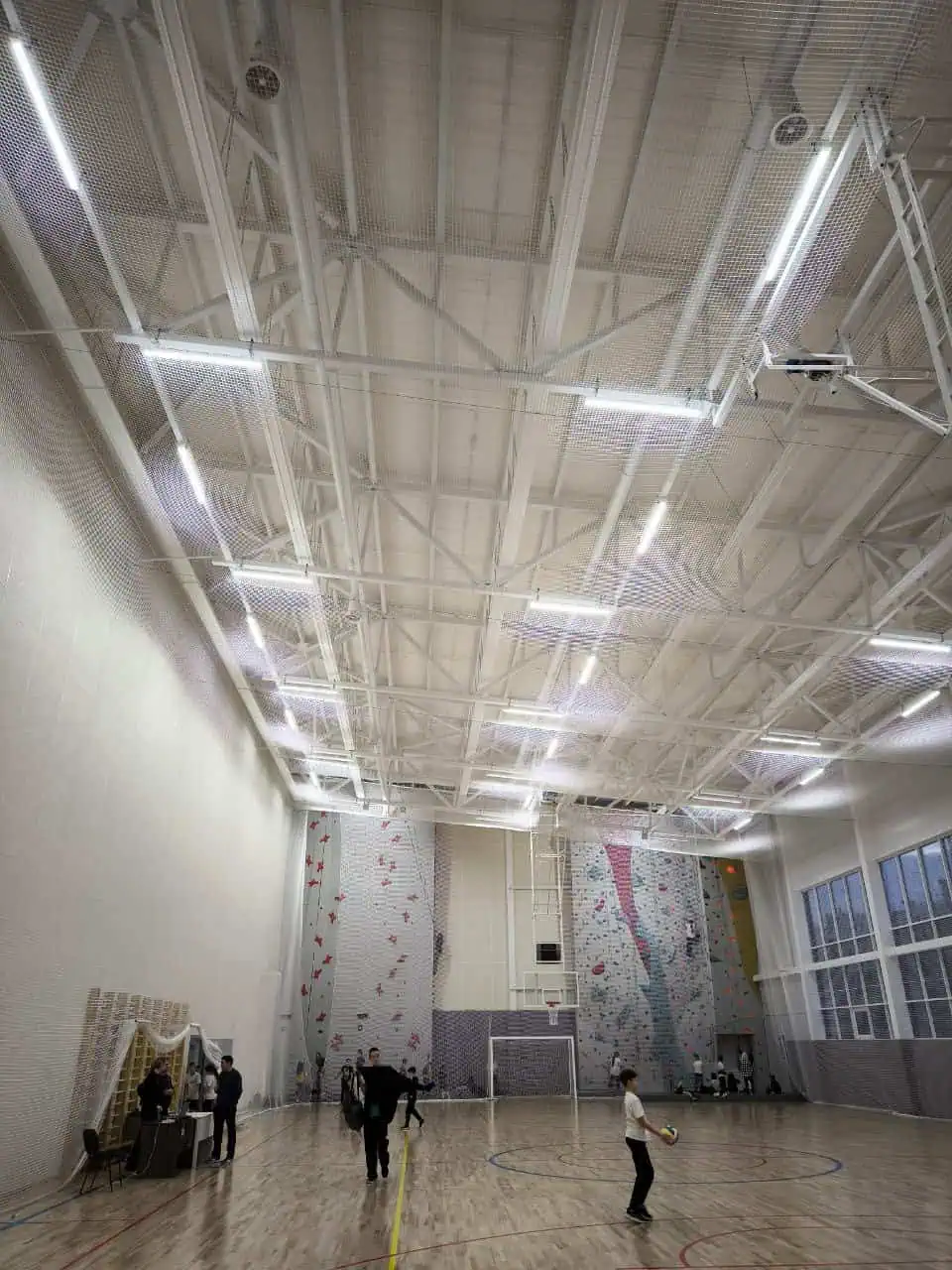

Большой спортивный зал в школе на 500 мест. Татарстан.
💡 Система лучистого отопления ТПИ с интегрированным освещением
📍 с. Богатые сабы, Татарстан
💰 Оптимизация расходов на отопление составила 52%

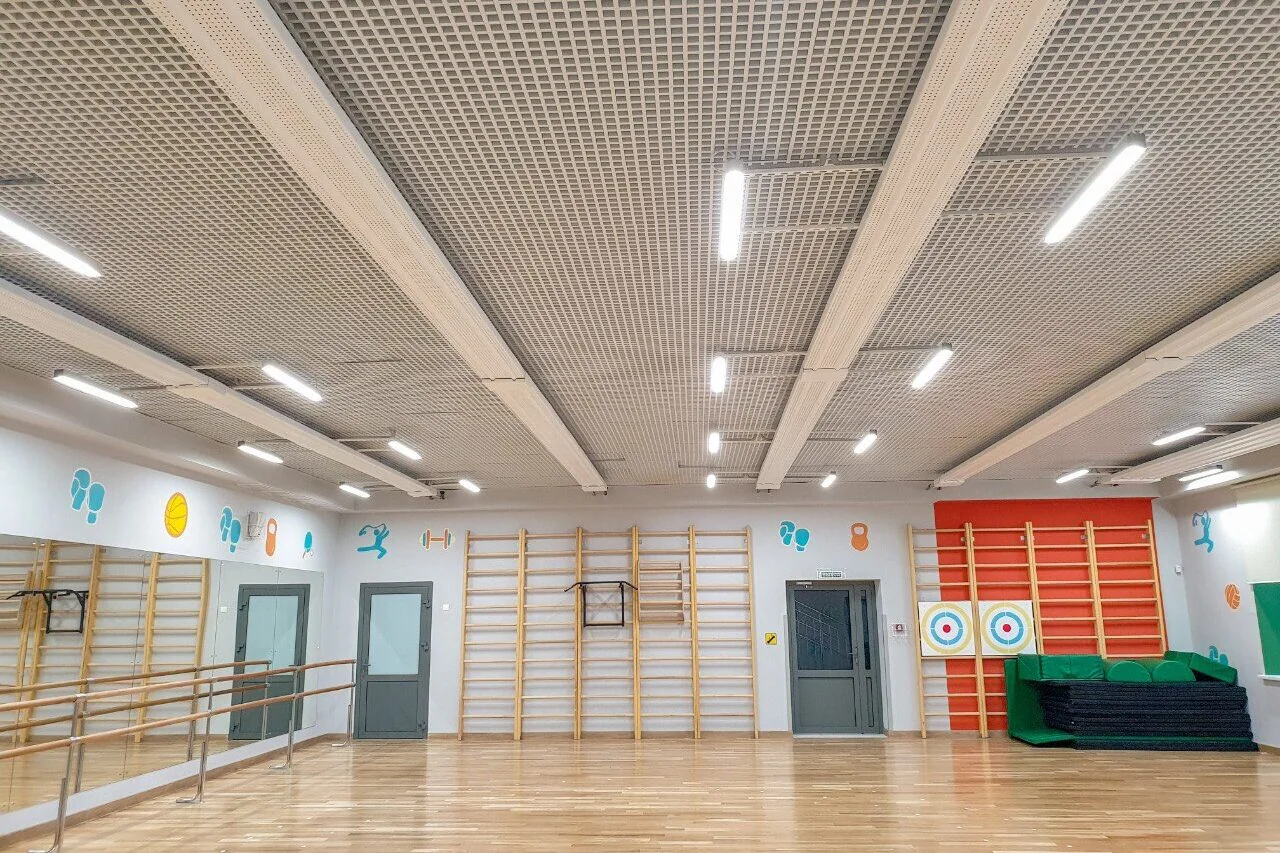

Малый спортивный зал в школе на 500 мест. Татарстан.
💡 Система лучистого отопления ТПИ с интегрированным освещением
📍 с. Богатые сабы, Татарстан
💰 Оптимизация расходов на отопление составила 52%

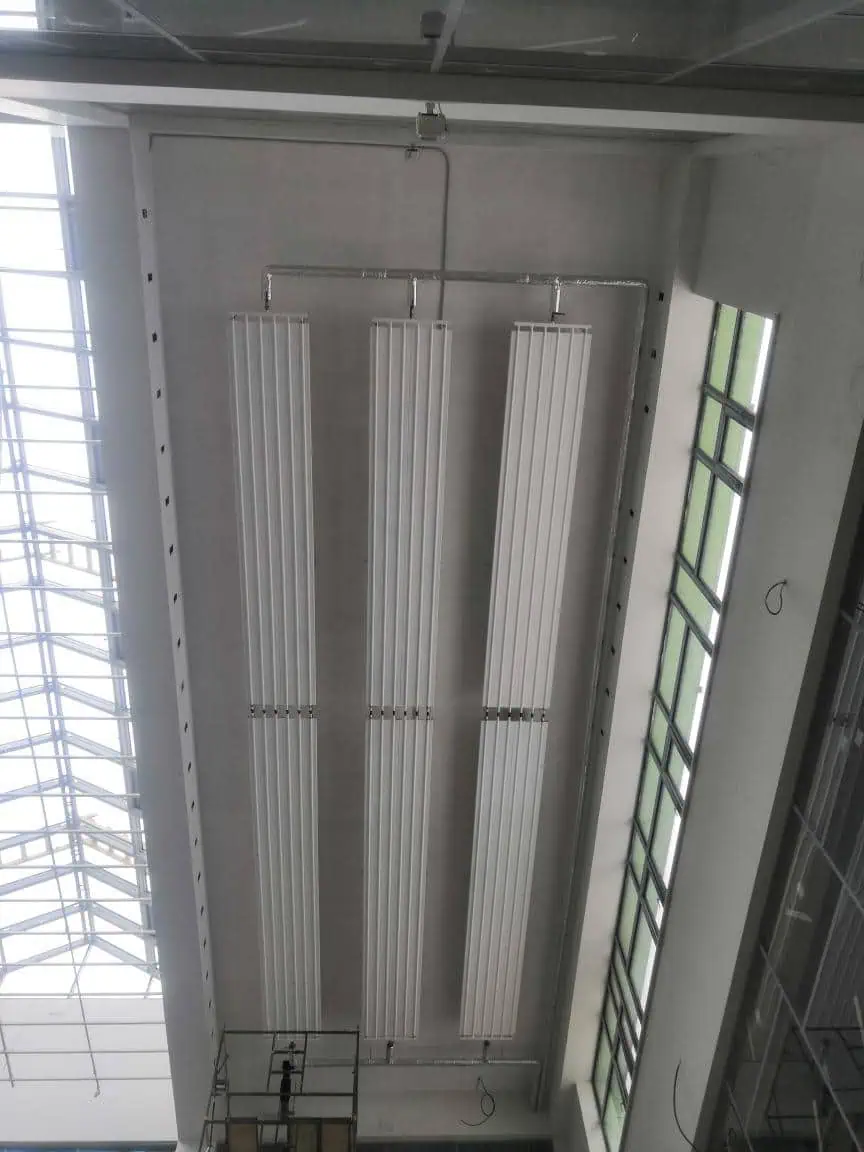

Международная школа в Казани.
💡 Система лучистого отопления ТПИ с интегрированным освещением
📍 г. Казань, Татарстан
💰 Оптимизация расходов на отопление составила 56%

КДЦ УСТК “Старт”
☀ Система лучистого отопления ТПИ
📍 г.Гюмри, Армения
💰 Оптимизация расходов на отопление составила 51%

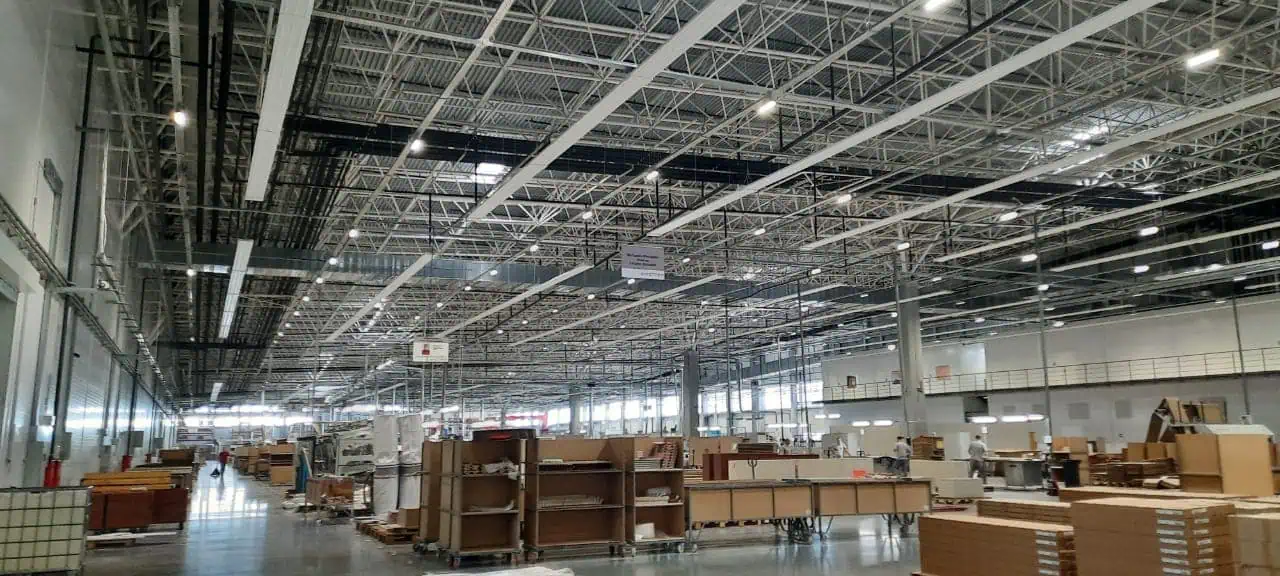

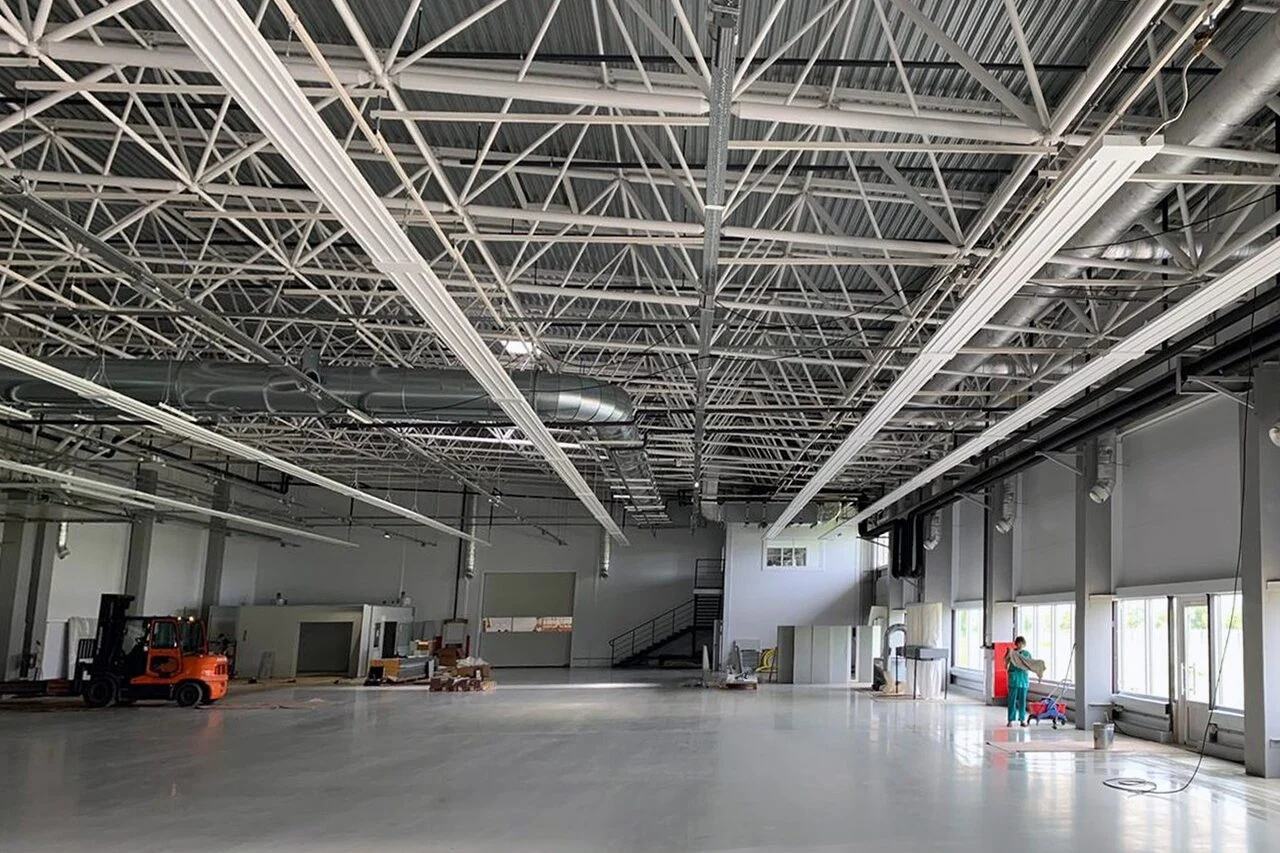

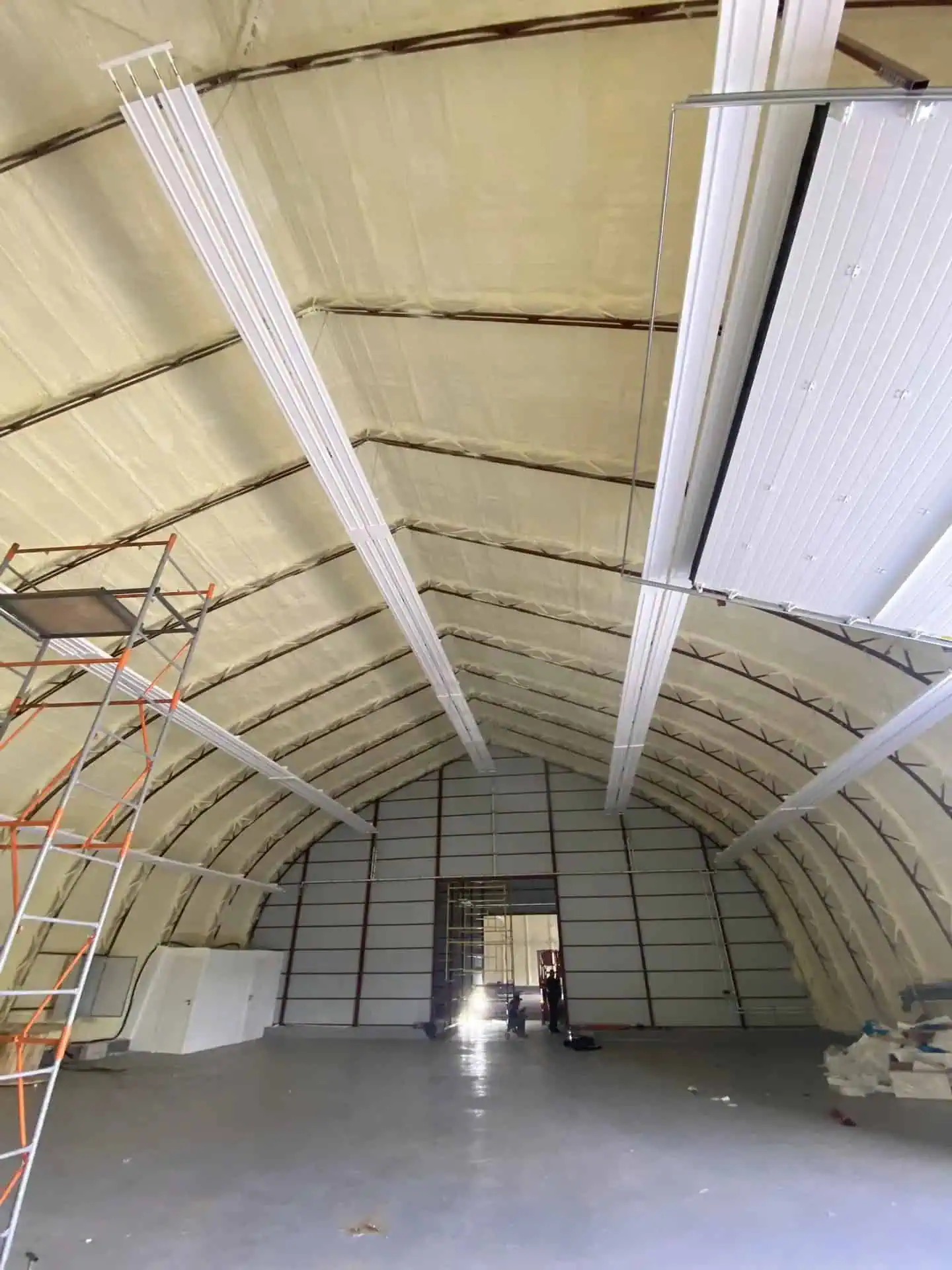

Цех по производству мебели
☀ Система лучистого отопления ТПИ
📍 г.Воронеж, Воронежская область
💰 Оптимизация расходов на отопление составила 52%

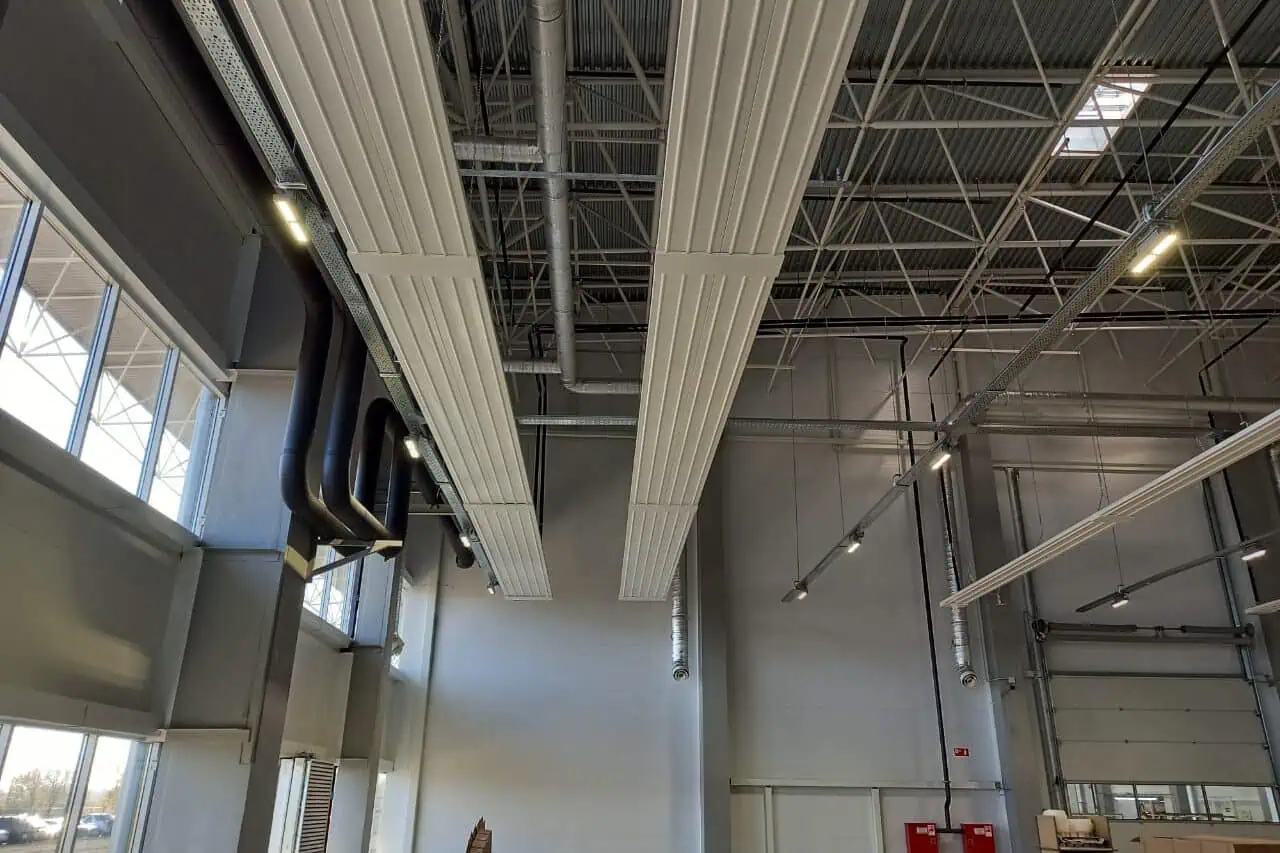

Логоцентр
☀ Система лучистого отопления ТПИ
📍 г.Воронеж, Воронежская область
💰 Оптимизация расходов на отопление составила 51%

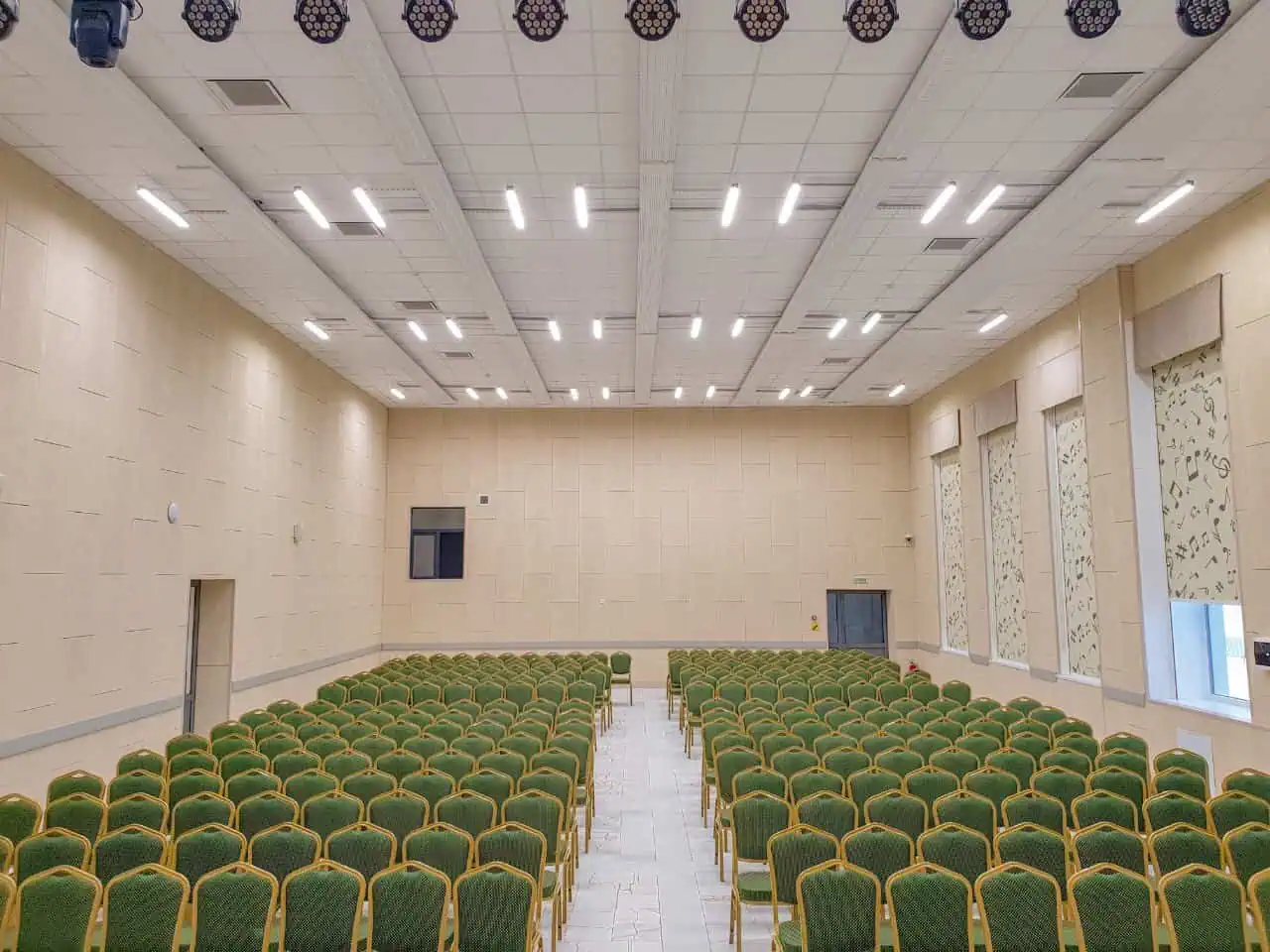

МФЦ “Конференц-зал”
💡 Система лучистого отопления ТПИ с интегрированным освещением
📍 с. Богатые сабы, Татарстан
💰 Оптимизация расходов на отопление составила 52%

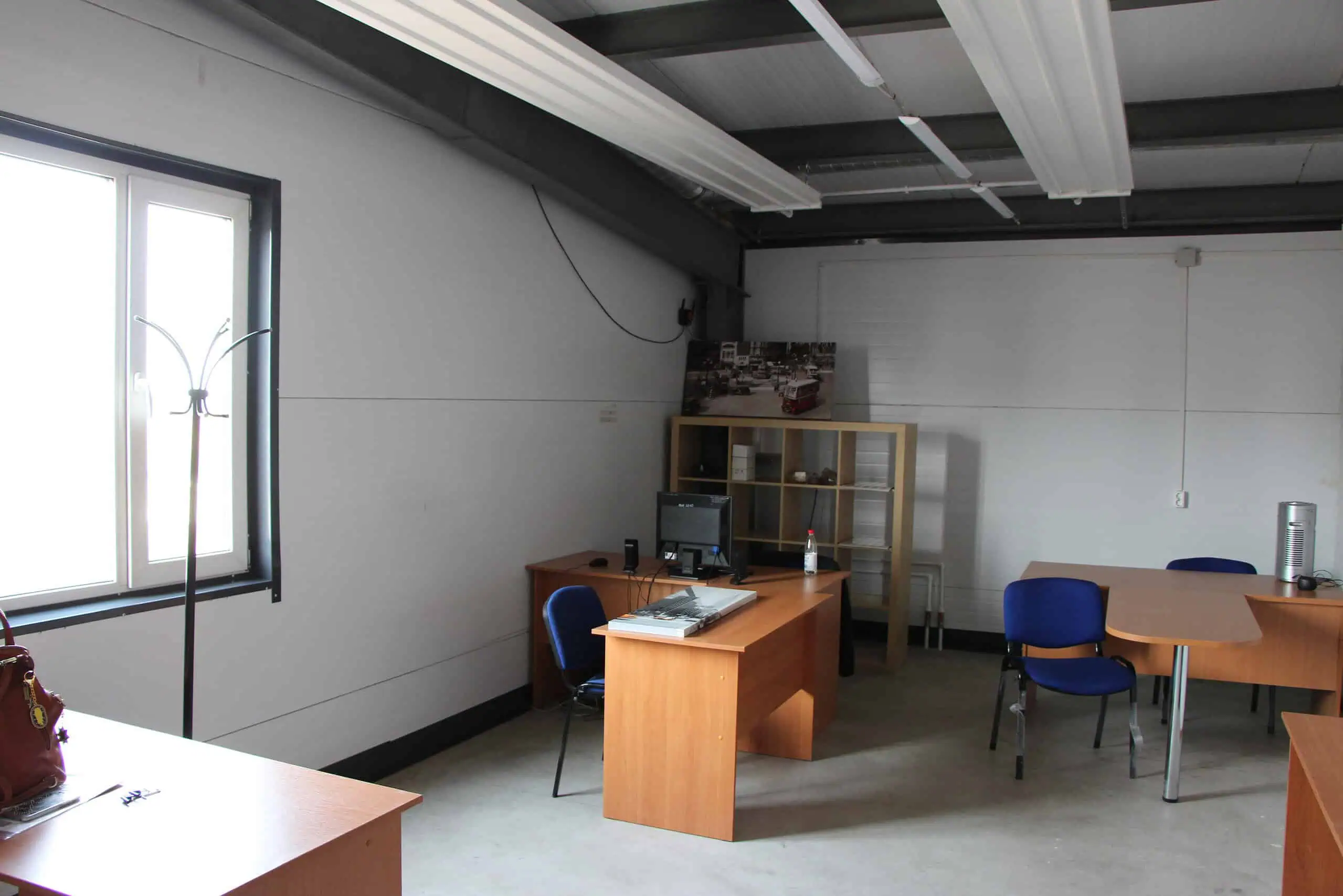

Офис “ИнфраРэда”
💡 Система лучистого отопления ТПИ с интегрированным освещением
📍 Зеленодольский район, Татарстан
💰 Оптимизация расходов на отопление составила 55%

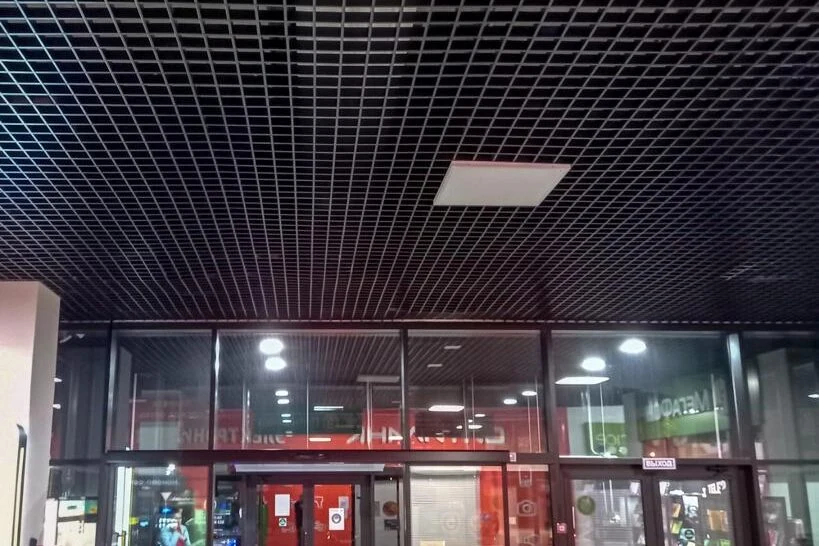

Птичий рынок

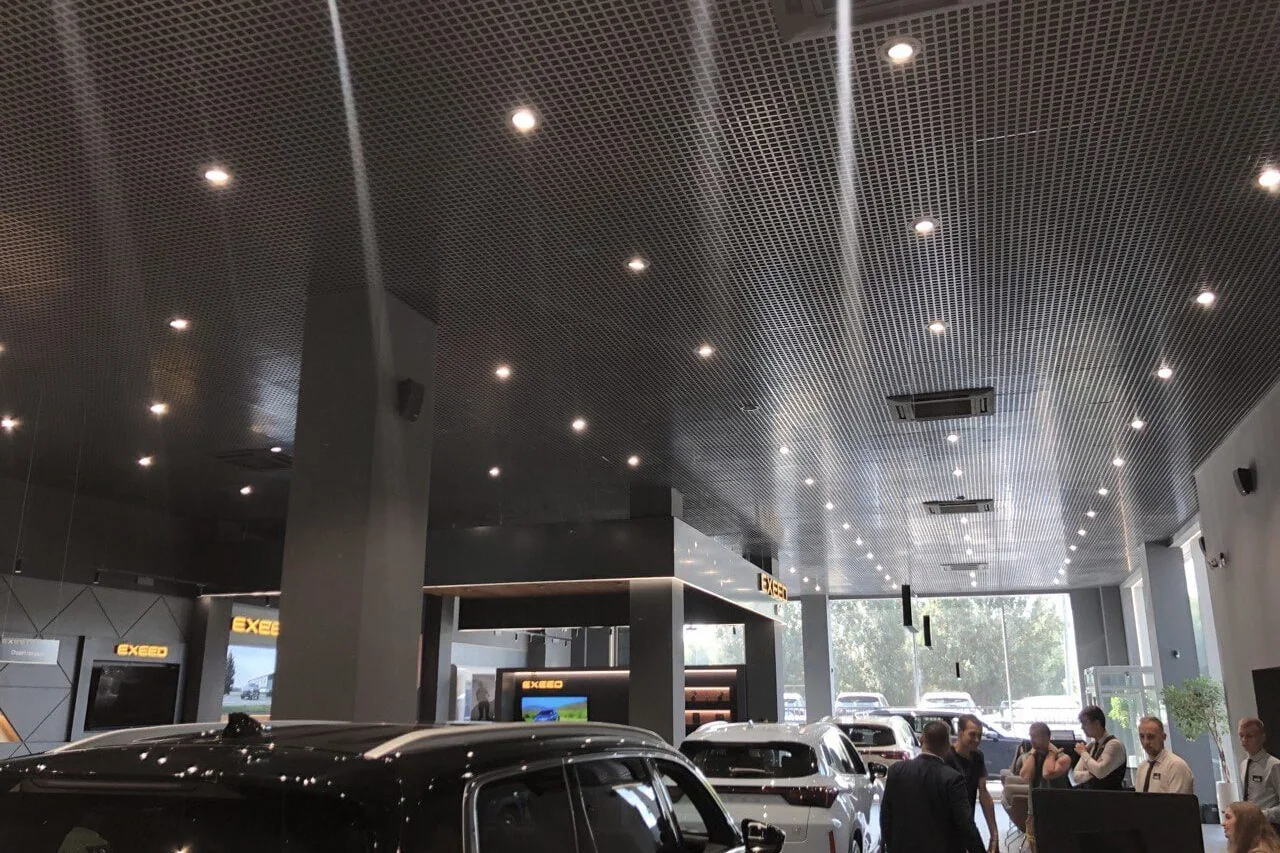

☀ Система лучистого отопления ТПИ под потолком Грильято
📍 г.Казань, Татарстан
💰 Оптимизация расходов на отопление составила 45%

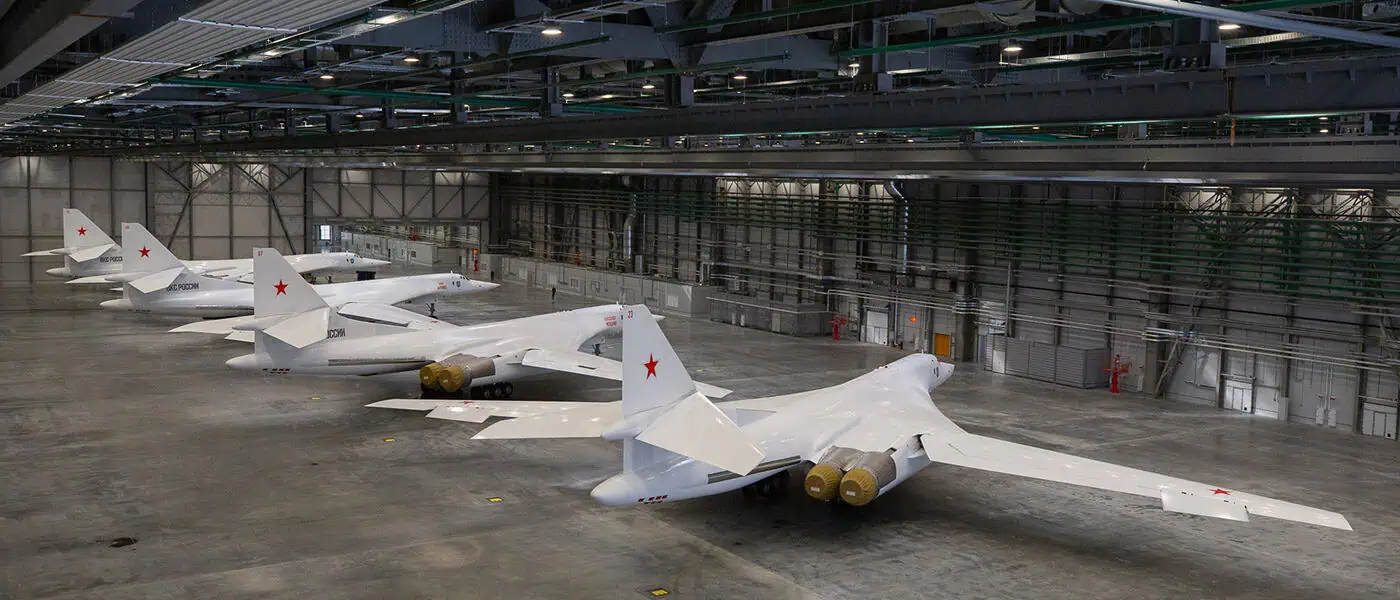

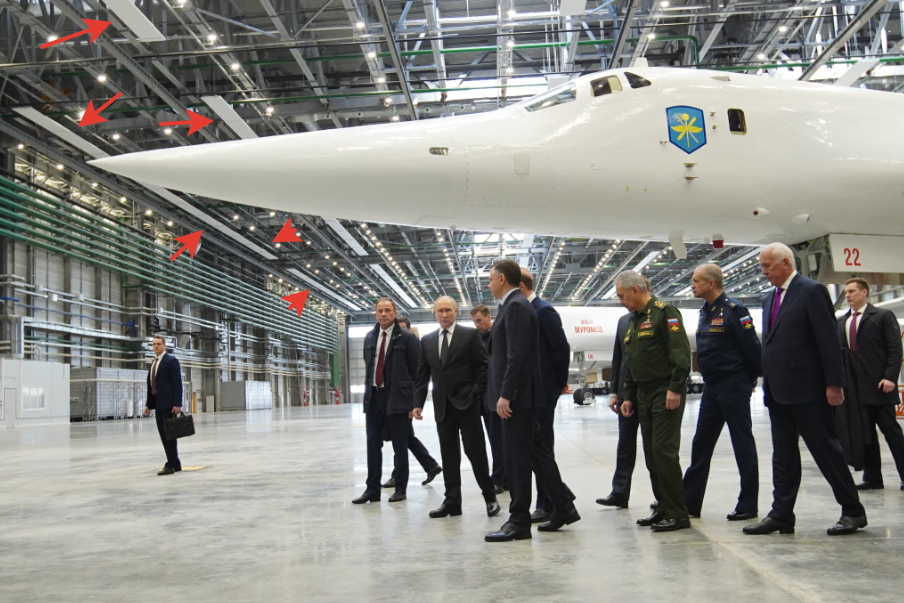

Авиационный завод имени С. П. Горбунова
💡 Система лучистого отопления ТПИ
📍 г.Казань, Татарстан
💰 Оптимизация расходов на отопление составила 52%

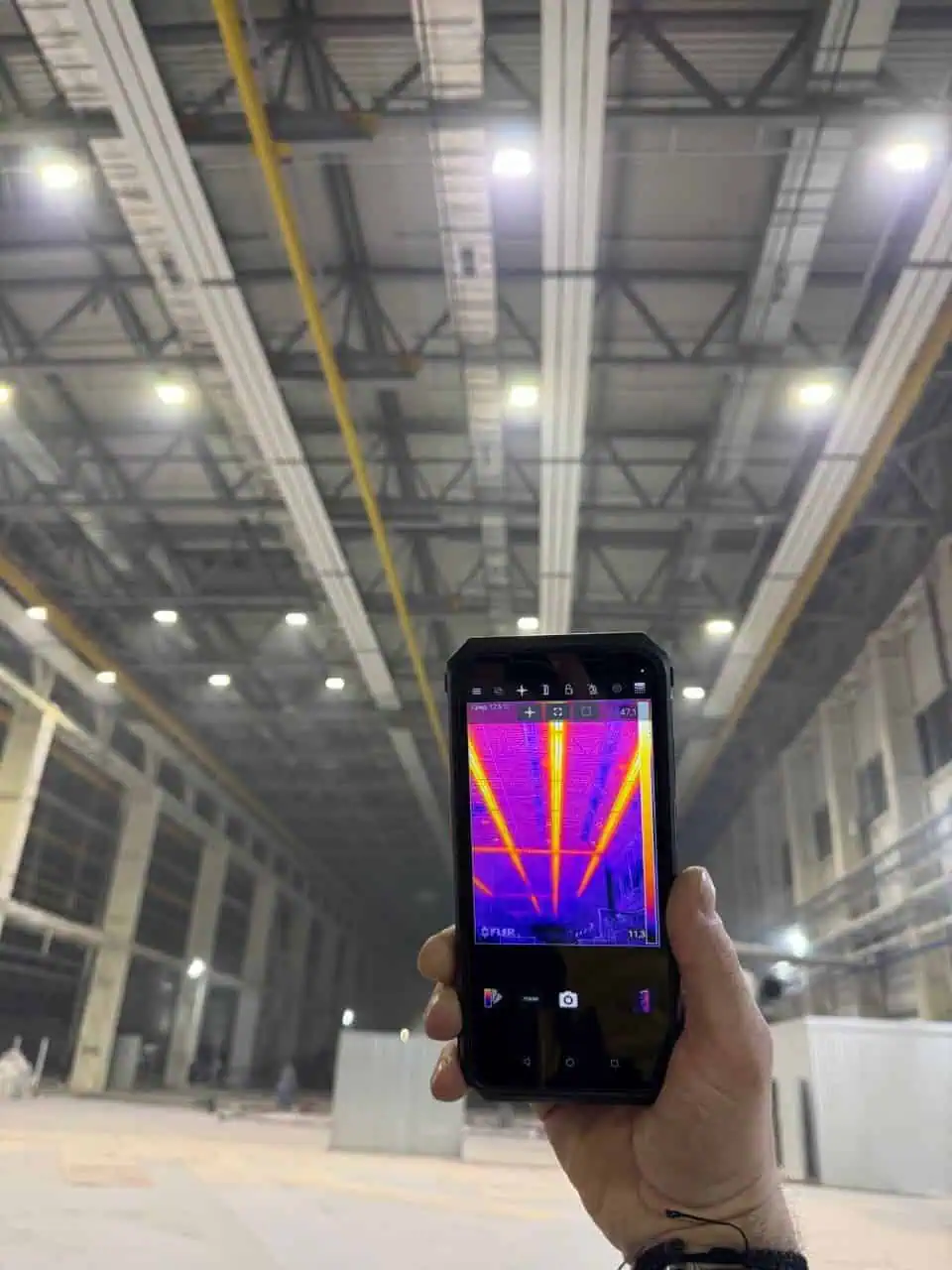

Промышленное предприятие
💡 Система лучистого отопления ТПИ
📍 г. Воронеж
💰 Оптимизация расходов на отопление составила 45%

Промышленная теплица
💡 Система лучистого отопления ТПИ
📍 Рига
💰 Оптимизация расходов на отопление составила 55%
Как работает лучистое излучение?
Хотя глубокое исследование физики тепла не входит в наша намерения,необходимо все же напомнить основные законы переноса тепла.
Поверхность отдает тепло излучением и конвекцией, если она соприкасается с какой-либо жидкой или газообразной средой; последняя, например воздух, нагреваясь путем теплопроводности, приходит вследствие уменьшения плотности в восходящее движение, называемое «свободной конвекцией», результатом которой является охлаждение поверхности, отдаюшей тепло.
Лучистое излучение происходит, когда тело излучает свою энергию в виде электромагнитных волн. Эта энергия может преобразовываться в тепловую энергию, когда поглощается другими поверхностями или объектами.
Внутри помещения инфракрасные лучи, которые являются основным компонентом лучистого излучения при обычных температурах, могут нагревать объекты, поверхности и воздух.
Например, в парниковых условиях стекло пропускает солнечное излучение, но задерживает инфракрасные волны, что помогает сохранить высокую температуру внутри, даже когда солнце уже зашло.
Лучистое отопление.Принцип работы тепловых потолочных панелей ТПИ-28.
Лучистая (инфракрасная) система отопления представляет собой инновационный подход к обогреву помещений, характеризующийся высокой эффективностью и улучшенным комфортом.
Эта система, функционирующая как первичный или вспомогательный источник тепла, основана на принципе нагрева воздуха через вторичное тепло, генерируемое нагретыми поверхностями и предметами. Водяные инфракрасные потолочные панели ТПИ-28 являются эффективными отопительными устройствами, предназначенными для потолочного монтажа. Они используют воду в качестве теплоносителя, которая подогревается с помощью внешней системы отопления, подключаемой к тепловым сетям, газовым котельным, тепловым насосам и другим источникам.
Отличительной особенностью данных панелей является их способность значительно сокращать эксплуатационные расходы на энергоносители по сравнению с конвективными системами отопления, такими как радиаторы и воздушно-отопительные агрегаты, благодаря уникальному принципу передачи тепла.


История лучистого отопления
Лучистое отопление – это один из наиболее современных методов обогрева различных типов помещений. В последнее время, в свете проблемы эффективного энергосбережения, этот способ отопления привлекает повышенное внимание. Лучистая передача тепла оказывается более эффективной в сравнении с конвективной передачей при равных условиях. Это происходит потому, что при лучистом отоплении тепло распространяется на большие расстояния внутри помещения, позволяя размещать отопительные устройства, такие как радиаторы, высоко под потолком, в конструкциях ограждений и других местах.
Лучистое отопление, эффективно использовавшееся в крупнопанельном домостроении СССР, отличается своей гибкостью в настройке температур поверхности обогревателей. Этот диапазон варьируется от умеренных 25-30°C до экстремальных значений свыше 1000°C. Основополагающие принципы и теории лучистого отопления были тщательно изучены и разработаны благодаря работам таких выдающихся ученых, как Г. Л. Поляк, С. Н. Шорин, М. И. Киссин и А. А. Сандер. Особое признание в области основания теории и практики лучистого отопления заслуживает профессор Арпад Мачкаши, чьи исследования сыграли ключевую роль в развитии этой технологии.
Следуя развитию событий после распада СССР, когда исследования в области лучистого отопления замедлились, в Европе, и особенно в Германии, инфракрасное отопление претерпело значительный рост, превратившись в настоящую инновационную революцию. Эта технология демонстрировала быстрый прогресс и вскоре стала предпочтительным методом обогрева помещений с высокими потолками, благодаря своей эффективности и адаптивности к современным строительным требованиям.
В рамках стремления к созданию оптимального отопительного решения наша инженерная группа приняла решение опираться на международный опыт вместо разработки собственной, с нуля начинавшейся концепции. Для этой цели команда отправилась в Германию с целью освоения передовых технологий и методов в области лучистого отопления и охлаждения. Именно этот опыт послужил фундаментом для разработки наших потолочных панелей лучистого отопления и охлаждения ИнфраРэда, являющихся российским эквивалентом немецких водяных панелей лучистого отопления.
Эти инновации позволили нам предложить продукт, соответствующий высочайшим стандартам эффективности и качества.
