Водяные потолочные излучающие панели ТПИ-28

КОНСТРУКЦИЯ ПАНЕЛЕЙ ТПИ

Как работают водяные инфракрасные панели? Они состоят из нескольких ключевых компонентов, обеспечивающих их эффективное функционирование:

Жесткий профиль панели: Водяные инфракрасные панели имеют жесткий сварной профиль ПФ-0,1, изготовленный из оцинкованной или углеродистой стали толщиной 1 мм.

Прецизионные трубы: В специальные углубления профиля панели плотно установлены прецизионные трубы с наружным диаметром 28 мм и толщиной стенки 1,5 мм. Трубы соединены с корпусом панели методом сварки.

Теплоизоляция: Внутри панели находится теплоизоляция, а сверху её покрывает алюминиевая фольга.

Коллекторы: Для эффективной работы панели используются коллекторы КПК-40*40, изготовленные из трубы квадратного сечения и оборудованные патрубками диаметром 28 мм. Коллекторы оснащены необходимыми элементами для подключения, воздухоотводчиком и краном для слива теплоносителя.

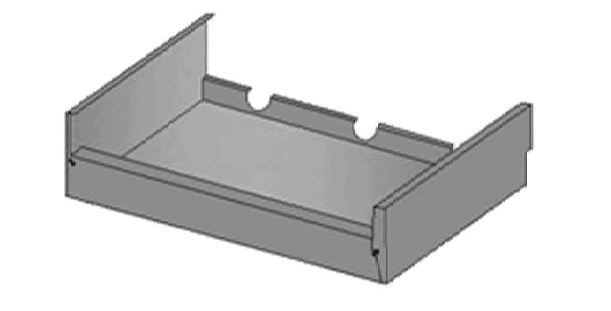

Декоративные крышки: Используются ДК-30, ДК-45, ДК-60, ДК-75, ДК-90, ДК-105, ДК-120, ДК-135, ДК-150, ДК-180 для стыков панелей.

Мульти оси: При поставке нескольких панелей в комплекте используются мульти оси МО-300-1,5, МО-450-1,5, МО-600-1,5, МО-900-1,5, МО-1200-1,5, МО-1350-2,0, МО-1500-2,0, МО-1800-2,0.

Эти компоненты работают в согласовании, обеспечивая эффективное и надежное функционирование потолочных излучающих панелей.

Панель имеет базовое исполнение профиля 300 и 450мм, позволяющее формировать панели шириной 300, 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1800 мм.

Порошковая окраская водяных инфракрасных панелей

Водяные инфракрасные потолочные панели имеют стандартное порошковое покрытие цвета RAL 9016. Окраска в другие цвета осуществляется по индивидуальному заказу.

СОЕДИНЕНИЕ ПАНЕЛЕЙ

Инструкция по монтажу и эксплуатации

Панели, превышающие 6 метров в длину, могут быть собраны из нескольких отдельных панелей. Однако максимальная длина каждой отдельной панели ограничена 120 метрами.

Это позволяет достичь разнообразных конфигураций и адаптировать панели под различные потребности без ограничений в общей длине.

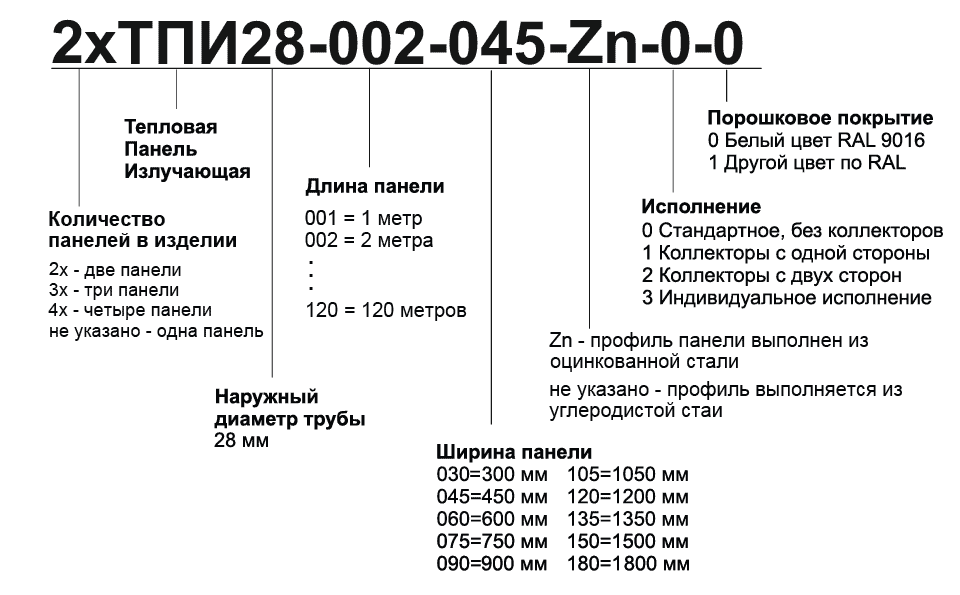

МАРКИРОВКА

Ширина панели

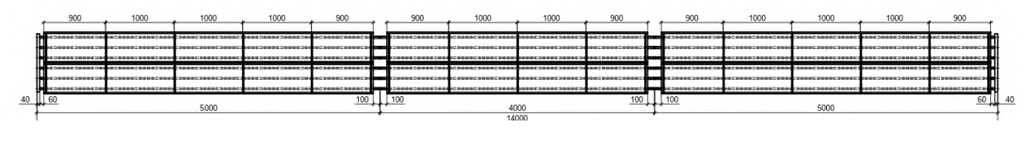

ВАРИАНТЫ КОМБИНИРОВАНИЯ ДЛИН

ВОДЯНЫЕ ПОТОЛОЧНЫЕ ИЗЛУЧАЮЩИЕ ПАНЕЛИ

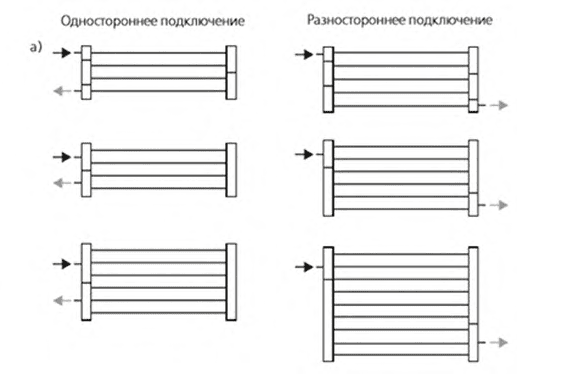

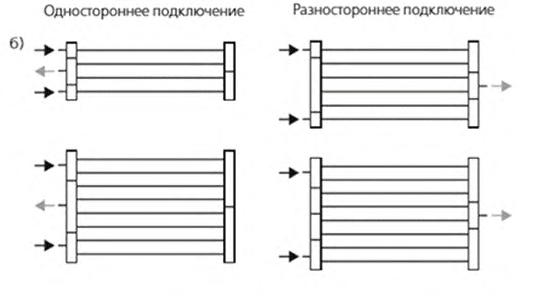

СПОСОБЫ ПОДКЛЮЧЕНИЯ

Инструкция по монтажу и эксплуатации

При свободной организации панелей, асимметричное подключение является предпочтительным.

Если же панели устанавливаются в подвесном потолке, то для обеспечения равномерного теплового расширения панелей рекомендуется симметричное подключение.

Выбор между односторонним и разносторонним подключением обычно зависит от конструктивных условий и места подвода теплоносителя.

Количество труб определяется в зависимости от необходимого для данной панели расхода теплоносителя.

Схема подключения из отдельных модулей приведена ниже.

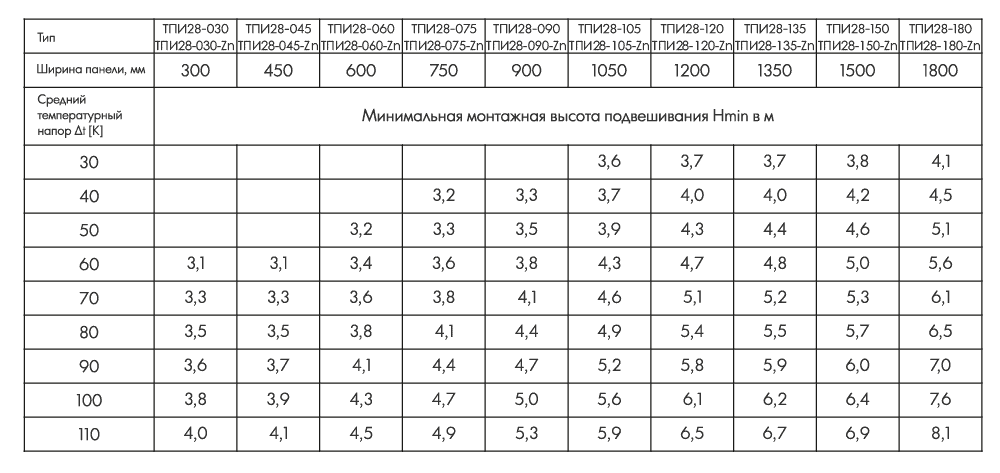

Минимальная монтажная высота

Рекомендуется устанавливать излучающие панели на определенной минимальной высоте установки Hmin, которая зависит от среднего температурного градиента.

Это особенно важно при средней плотности размещения, когда расстояние между осями панелей равно “монтажной высоте”.

Установка панелей ниже этой минимальной высоты не рекомендуется.

Минимальная высота подвешивания

Изменения в длине потолочных излучающих панелей, вызванные тепловым расширением, требуют учета, особенно при использовании подвесок.

Следовательно, важно учесть минимальную высоту подвеса, которая зависит от длины панелей и средней температуры теплоносителя, чтобы обеспечить эффективную компенсацию теплового расширения.

Это становится особенно ясным во время монтажа, когда необходимо точно согласовать параметры для надежной работы системы.

Присоединительные размеры коллектора 1/2″(Ду 15); 3/4″(Ду 20); Г(Ду 25); 11/4′(Ду 32)

1. Соединительные штуцеры с наружной резьбой с диаметром Ду 15 лам (1/2″), Ду 20 мм (3/4″), Ду 25 мм (1″) и Ду 32 мм (11/4″).
2. Водовыпускной патрубок с наружной резьбой диаметром Ду 15 ллм (1/2″).
3. Воздуховыпускной патрубок с внутренней резьбой диаметром Ду 15 ллм (1/2″).
4. Патрубки для соединения с трубами панелей диаметром 28 ллм.

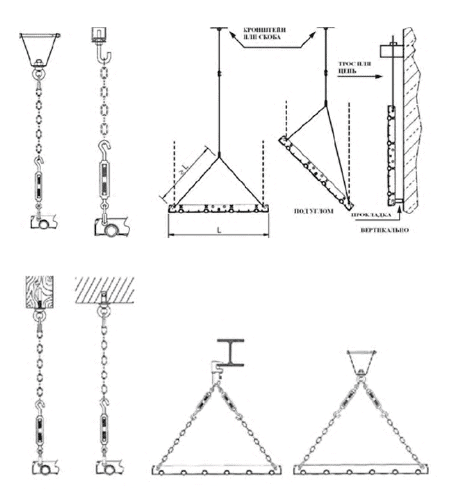

ОБЗОР ВАРИАНТОВ КРЕПЛЕНИЙ И СОЕДИНЕНИЙ

Инструкция по монтажу и эксплуатации

Крепление треугольником может быть осуществлено различными способами.

— с помощью трапециевидной подвески;
— с помощью струбцины;
— с помощью дюбеля.


Крепление в одной точке может быть осуществлено различными способами.
— с помощью трапециевидной подвески;
— с помощью струбцины;
— с помощью самонарезающих винтов для деревянных перекрытий;
— с помощью дюбеля.

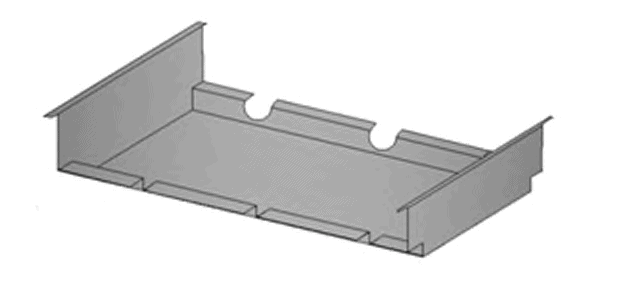

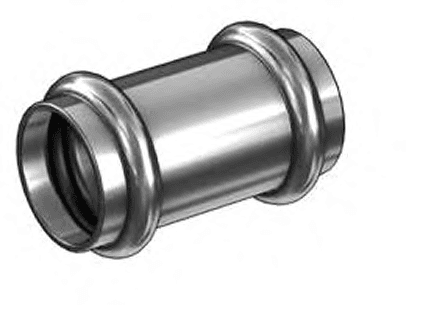

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

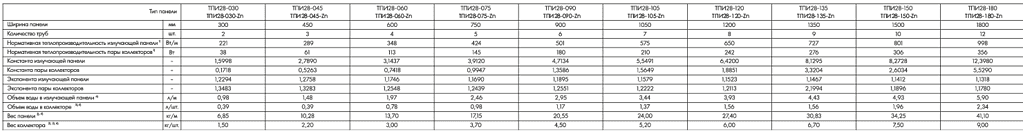

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОПАНЕЛИ

Тип панели		ТПИ28-030 ТПИ28-030-7п	ТПИ28-045 ТПИ28-045-7п	ТПИ28-060 ™28-060-Zn	ТПИ28-075 TM28-075-Zn	ТПИ28-090 ™28-090-Zn	ТПИ28-105 ™28-105-Zn	ТПИ28-120 ™28-120-Zn	ТПИ28-135 ™28-135-Zn	ТПИ28-150 ™28-150-Zn	ТПИ28-180 ™28-180-Zn
Ширина панели	мм	300	450	600	750	900	1050	1200	1350	1500	1800
Количество труб	шт.	2	3	4	5	6	7	8	9	10	12
Нормативная теплопроизводительность излучающей панели1	Вт/м	221	289	348	424	501	575	650	727	801	998
Нормативная теплопроизводительность пары коллекторов1	Вт	38	6i	113	145	180	210	242	276	306	356
Константа излучающей панели	—	1,5998	2,7890	3,1437	3,9120	4,7134	5,5491	6,4200	8,1295	8,2728	12,3980
Константа пары коллекторов	—	0,1718	0,5263	0,7418	0,9947	1,3586	1,5649	1,8851	3,3204	2,6034	5,5290
Экспонента излучающей панели	—	1,2294	1,2758	1,1746	1,1690	1,1895	1,1579	1,1523	1,1467	1,1412	1,1318
Экспонента пары коллекторов	—	1,3483	1,3283	1,2548	1,2439	1,2551	1,2222	1,2113	2,1994	1,1896	1,1780
Объем воды в излучающей панели4	л/ м	0,98	1,48	1,97	2,46	2,95	3,44	3,93	4,43	4,93	5,90
Объем воды в коллекторе3,4	л/шт.	0,39	0,39	0,78	0,98	1,17	1,37	1,56	1,56	1,96	2,34
Вес панели3,4	кг/м	6,85	10,28	13,70	17,15	20,55	24,00	2740	30,83	34,25	41,10
Вес коллектора 2,3,4	кг/шт.	1,50	2,20	3,00	3,70	4,50	5,20	6,00	6,70	7,50	9,00

ОТОПИТЕЛЬНАЯ МОЩНОСТЬ ¹

Тип панели	ТПИ28-030 ™28-030-Zn		ТПИ28-045 ™28-045-Zn		ТПИ28-060 ™28-060-Zn		ТПИ28-075 ™28-075-Zn		ТПИ28-090 ™28-090-Zn		ТПИ28-105 ™28-105-Zn		ТПИ28-120 ™28-120-Zn		ТПИ28-135 ™28-135-Zn		ТПИ28-150 ™28-150-Zn		ТПИ28-180 ™28-180-Zn
Расчетная теплопроизводительность на погонный метр панели
Средний температурный напор АТ, К*	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов	Вт/м	Вт/пара коллекторов
20	64	10	89	19	106	32	130	41	156	53	178	61	203	71	229	83	253	92	308	102
22	72	11	100	21	119	36	145	47	174	59	199	68	226	80	256	93	282	103	344	114
24	80	12	110	23	131	40	161	52	192	66	220	76	250	89	282	103	311	114	380	128
26	88	14	121	25	144	44	176	57	211	72	241	84	274	98	309	113	341	126	418	140
28	96	15	132	27	157	49	192	63	230	79	263	92	299	107	337	124	371	137	456	154
30	105	17	143	30	171	53	209	68	249	86	285	100	323	116	364	134	401	149	494	168
32	113	18	154	32	184	57	225	74	268	93	307	108	348	125	392	145	432	161	532	182
34	122	20	165	34	198	62	241	80	287	100	329	пб	373	135	420	156	463	173	570	196
36	131	22	176	37	212	67	258	86	307	107	352	125	399	145	448	167	494	185	610	210
38	140	23	188	39	225	Л	275	92	327	115	375	133	425	154	477	178	525	197	650	226
40	149	25	199	42	239	76	292	98	347	122	397	142	450	164	506	189	557	210	690	240
42	158	27	211	44	254	81	309	104	367	129	421	151	476	174	535	200	589	222	730	254
44	168	28	223	47	268	86	326	110	387	137	444	160	503	185	564	212	621	235	770	270
46	177	30	235	49	282	91	344	116	407	144	467	169	529	195	593	223	653	247	810	284
48	187	32	246	52	297	95	361	123	428	152	491	178	556	205	623	235	686	260	852	300
50	196	34	259	54	311	100	379	129	449	160	515	187	582	215	652	246	719	273	894	316
52	206	35	271	57	326	106	397	136	470	168	538	196	609	226	682	258	752	286	936	332
54	216	37	283	60	341	111	415	142	491	176	563	205	636	236	712	270	785	299	978	348
55	221	38	289	6i	348	113	424	145	501	180	575	210	650	242	727	276	801	306	998	356
56	226	39	295	62	356	116	433	149	512	184	587	214	664	247	743	282	818	313	1020	364
58	236	41	307	65	370	121	451	155	533	192	611	224	691	258	773	294	851	326	1062	380
60	246	43	320	68	386	126	469	162	554	200	636	233	719	269	804	306	885	339	1104	396
62	256	45	332	70	401	132	487	169	576	208	660	243	746	280	834	318	919	353	1148	412
64	266	47	345	73	416	137	506	176	597	216	685	252	774	291	865	331	953	367	1190	428
66	276	49	358	76	431	142	524	182	619	224	710	262	802	302	896	343	987	380	1234	444
68	286	51	370	79	447	148	543	189	641	233	735	272	830	313	927	355	1021	394	1278	462
70	297	53	383	82	462	153	561	196	663	241	760	282	858	324	959	368	1055	408	1322	478
72	307	55	396	85	478	159	580	203	685	249	785	291	887	335	990	380	1090	422	1366	494
74	318	57	409	87	493	164	599	210	707	258	810	301	915	346	1022	393	1124	436	1410	512
76	328	59	422	90	509	170	618	217	729	267	836	311	944	358	1053	406	1159	450	1454	530
78	339	61	435	93	525	176	637	225	752	275	861	321	972	369	1085	419	1194	464	1500	546
80	350	63	448	96	541	181	656	232	774	284	887	331	1001	381	1117	431	1229	478	1544	564
82	361	65	461	99	556	187	676	239	796	292	912	342	1030	392	1149	444	1264	492	1588	580
84	371	68	474	102	572	193	695	246	819	301	938	352	1059	404	1181	457	1299	507	1634	598
86	382	70	487	105	588	198	714	254	842	310	964	362	1088	416	1213	470	1334	521	1680	616
88	393	72	501	108	605	204	734	261	864	319	990	372	1117	427	1246	484	1370	535	1724	634
90	404	74	514	111	621	210	753	268	887	328	1016	383	1147	439	1278	497	1406	550	1770	652
92	415	76	527	114	637	216	773	276	910	337	1043	393	1176	451	1311	510	1441	564	1816	670
94	426	79	541	117	653	222	792	283	933	346	1069	404	1206	463	1343	523	1477	579	1862	688
96	438	81	554	120	670	228	812	291	956	355	1095	414	1235	475	1376	537	1513	594	1908	706
98	449	83	568	123	686	234	832	298	980	364	1122	425	1265	487	1409	550	1549	609	1956	724
100	460	85	581	126	702	240	852	306	1003	373	1148	435	1295	499	1442	563	1585	623	2002	742

ОХЛАЖДАЮЩАЯ МОЩНОСТЬ

Охлаждающая мощность без изоляции

Тип панели		ТПИ28-030 TnM28-030-Zn	ТПИ28-045 TnM28-045-Zn	ТПИ28-060 TIM28-060-Zn	ТП И28-075 TnM28-075-Zn	ТПИ28-090 TnM28-090-Zn	ТПИ28-105 ™28-105-Zn	ТПИ28-120 ™28-120-Zn
Константа излучающей панели		3,131	4,513	5,896	7,259	8,622	9,985	11,348
Экспонента излучающей панели		1,083	1,083	1,083	1,083	1,083	1,083	1,083
Расчетная охлаждающая мощность на погонный метр панели:
Средний температурный напор АТ, К*		Вт/м	Вт/м	Вт/м	Вт/м	Вт/м	Вт/м	Вт/м
15		59	85	111	136	162	188	213
14		55	79	103	127	150	174	198
13		50	73	95	117	139	161	183
12		46	67	87	107	127	147	167
11		42	61	79	97	116	134	152
10		38	55	71	88	104	121	137
9		34	49	64	78	93	108	123
8		30	43	56	69	82	95	108
7		26	37	49	60	71	82	93
6		22	31	41	51	60	70	79
5		18	26	34	41	49	57	65

Охлаждающая мощность с изоляцией

Тип панели		ТПИ28-030 ™28-030-Zn	ТПИ28-045 ™28-045-Zn	ТПИ28-060 T1M28-060-Zn	ТПИ28-075 ™28-075-Zn	ТПИ28-090 ™28-090-Zn	ТПИ28-105 T1M28-105-Zn	ТПИ28-120 ™28-120-Zn
Константа излучающей панели	—	2,683	3,695	4,707	6,056	7,405	8,753	10,102
Экспонента излучающей панели	—	1,083	1,083	1,083	1,083	1,083	1,083	1,083
Расчетная охлаждающая мощность на погонный метр панели:
Средний температурный напор АТ, К*		Вт/м	Вт/м	Вт/м	Вт/м	Вт/м	Вт/м	Вт/м
15		50	69	88	114	139	164	190
14		47	64	82	106	129	153	176
13		43	59	76	97	119	141	162
12		40	54	69	89	109	129	149
11		36	50	63	81	99	117	136
10		32	45	57	73	90	106	122
9		29	40	51	65	80	95	109
8		26	35	45	58	70	83	96
7		22	30	39	50	61	72	83
6		19	26	33	42	52	61	70
5		15	21	27	35	42	50	58

УЗЛЫ РЕГУЛИРОВАНИЯ СИСТЕМЫ ОТОПЛЕНИЯ

Узлы регулирования системы отопления выполняют важную функцию, обеспечивая точный контроль над расходом теплоносителя через водяные потолочные излучающие панели ТПИ.

Кроме того, они позволяют осуществлять постепенное изменение мощности системы отопления с целью поддержания заданной температуры воздуха в помещении.

Таким образом, узлы регулирования обеспечивают надежное функционирование системы отопления и обеспечивают комфортную температуру с учетом ключевых характеристик водяных потолочных излучающих панелей.

Конструкция узла выполнена по принципиальной схеме с трехходовым клапаном, как показано на рисунке.

Шаровые краны (1) выполняют функцию отключения узла регулирования от тепловой сети, что необходимо, например, для проведения ремонтных работ. Сетчатый фильтр (2) играет роль важного элемента, защищая регулирующий клапан, циркуляционный насос и ключевые компоненты системы от воздействия твердых частиц, способных оказать влияние на работоспособность системы, включая водяные потолочные излучающие панели ТПИ.

Регулирующий клапан с приводом (3) выполняет задачу регулирования объема теплоносителя, поступающего из сети теплоснабжения в малый контур, создаваемый байпасом и подключенными к нему водяными потолочными излучающими панелями ТПИ через трубопроводы. На байпасе устанавливается обратный клапан (5), который предотвращает нежелательное перетекание теплоносителя из подающей линии в обратную, минуя панели.

Малый контур, который включает в себя водяные потолочные излучающие панели ТПИ, оборудован циркуляционным насосом (4). Этот насос обеспечивает стабильный расход теплоносителя в контуре панелей, независимо от положения регулирующего клапана.

Для контроля текущих параметров системы, таких как давление и температура теплоносителя, используются термоманометры (6).

В стандартных узлах регулирования, наиболее критические компоненты, а именно циркуляционный насос и регулирующий клапан, специально размещаются на обратной линии с целью снижения тепловой нагрузки на них.

Конструкция и технические характеристики узлов регулирования могут быть предоставлены по запросу, чтобы обеспечить полную информацию о соответствующих характеристиках и спецификациях.

СИСТЕМА АВТОМАТИКИ

Система автоматики используется для эффективного управления работой отопительной системы, основанной на водяных потолочных излучающих панелях ТПИ. Для этого система включает в себя смесительный узел и комнатный датчик температуры. Управление модулем-шкафом автоматики осуществляется с помощью проводного пульта управления, который комплектуется вместе с модулем-шкафом автоматики.

Система автоматики включает в себя следующие компоненты: модуль-шкаф автоматики, датчик ограничения температуры подающего теплоносителя (который служит для ограничения максимальной температуры подачи к панелям), датчик комнатной температуры, уличный датчик температуры и проводной пульт управления. Пульт можно использовать на расстоянии до 200 метров от модуля управления, и есть возможность подключить до четырех таких пультов к шкафу автоматики одновременно.

Для беспроводного управления системой через мобильные устройства используется Wi-Fi, который позволяет управлять устройствами с помощью специальных адаптеров или переходников. Эти адаптеры могут быть использованы на различных мобильных устройствах с операционной системой iOS 5.0 и Android 2.3.3 или выше.

Режимы управления отоплением через смартфон:
1. Режим “Точка доступа”. Этот режим предназначен для локального управления в радиусе до 12 метров и не требует подключения к Wi-Fi сети. Связь между устройством и автоматическим шкафом осуществляется напрямую.

2. Режим “Клиент”. Этот режим используется для управления в зоне действия Wi-Fi сети и не требует использования роутера.

3. Режим “VPN-клиент”. Использование VPN позволяет осуществлять управление автоматическим шкафом через смартфон или планшет из любой точки мира при наличии доступа в интернет.

ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ

Суммарное гидравлическое сопротивление потолочной излучающей панели с переходниками рассчитывается как сумма гидравлических сопротивлений труб панели, переходников и местного сопротивления в зоне подключения.

На диаграмме ниже представлены соответствующие значения гидравлического сопротивления на погонный метр панели с учетом типа подключения (одностороннее или двустороннее), типа потолочных излучающих панелей и используемых переходников.

Необходимую кривую следует выбирать согласно таблице, учитывая использование переходников.

Ширина панели	Подключение двухстороннее	Подключение одностороннее
[мм]	Кривая N2	Кривая №
300	7	1
450	8	1
600	9	2
750	10	2
900	11	3
1050	12	3
1200	13	4
1350	14	4
1500	15	5
1800	16	6

Сопротивление соединительных патрубков с переходниками в зависимости от их условного прохода, массового расхода теплоносителя и типа переходников можно вычислить с помощью диаграммы выше. Диаграммы гидравлического сопротивления с переходниками действительны для горячей воды при средней температуре 70 °С.

СЕРТИФИКАТЫ

ПРОТОКОЛ ИСПЫТАНИЙ (ИССЛЕДОВАНИЙ)

По результатам проведенных испытаний (исследований): Приборы отопительные — потолочные тепловые излучающие панели, с шириной профиля 300 мм. 450 мм, 600 мм, 750 мм, 900 мм, 1050 мм, 1200 мм, 1350 мм, 1500 мм 1800 мм ТПИ28, ТПИ15, выпускаемые НПП «ИНФРАРЭДА», соответствуют: ТУ 25.21.1 1-001-25425278-2019 «Тепловые панели излучающие ТПИ. Технические условия», ГОСТ 3131 1-2005. Приборы отопительные. Общие технические условия.

ОПРОСНЫЙ ЛИСТ
для подбора водяных потолочных инфракрасных панелей отопления/охлаждения ТПИ

СКАЧАТЬ ДОКУМЕНТАЦИЮ В PDF ФОРМАТЕ

Примеры маркировок: Теплопанель ТПИ28-018-030-Zn-2-0; тпи28-042-030-2-0 (петля); панель потолочная, длина 42 метра, тпи28-042-030-2-0 (петля), с теплоизоляцией (ral 9016), в комплекте с мультиосями для подвеса панелей; потолочная излучающая панель с коллекторами с двух сторон, шириной 850 мм, тп3-33;тпи28-029-030-zn-2-0;тпи28-021-030-2-0
