Теплопанель ТПИ-28: устройство, характеристики, расчет и применение
Запрос «теплопанель» может означать разные виды оборудования. Под этим названием встречаются электрические отопительные панели, фасадные термопанели для утепления зданий и водяные потолочные приборы. На этой странице речь идет именно о системе отопления «Теплопанель» ТПИ-28.
Теплопанель ТПИ-28 — это водяная потолочная отопительная панель, которая подключается к системе теплоснабжения и передает основную часть тепла в рабочую зону посредством инфракрасного излучения. Это не электрический обогреватель и не фасадная термопанель для утепления здания.
Водяная теплопанель устанавливается под потолком и получает тепло от котельной, индивидуального теплового пункта, тепловой сети или теплового насоса. Нагретая поверхность передает энергию полу, стенам, оборудованию и людям. Такой принцип особенно востребован в цехах, складах, ангарах, спортивных залах и других помещениях с большой высотой.
Потолочная теплопанель ТПИ-28 подбирается не только по площади. Для правильного расчета учитывают теплопотери, высоту здания, наружную температуру, параметры теплоносителя, расположение ворот, окон и рабочих зон.
Теплопанель для отопления большого помещения — это инженерная система, а не отдельный бытовой обогреватель. Ее эффективность зависит от точного теплотехнического и гидравлического расчета.
Содержание
Как устроена водяная теплопанель ТПИ-28
Конструкция ТПИ-28 рассчитана на передачу тепла от циркулирующего теплоносителя к излучающей поверхности панели. В системе нет вентилятора, электродвигателя или встроенного электрического нагревательного элемента.
Стальной излучающий профиль
Профиль формирует рабочую поверхность панели и распределяет тепло по ее ширине.
Стальная труба 28 мм
По трубе с наружным диаметром 28 мм и стенкой 1,5 мм движется теплоноситель.
Плотный контакт трубы и профиля
Специализированный прижимной станок обеспечивает контакт, необходимый для передачи тепла.
Сварная фиксация
Труба фиксируется к корпусу панели сваркой. Отдельные операции выполняются роботизированным оборудованием.
Верхняя теплоизоляция
Изоляционный слой и отражающая поверхность уменьшают передачу тепла к перекрытию.
Коллекторы и патрубки
Коллекторы распределяют теплоноситель по трубам и обеспечивают подключение к контуру.
Соединительные элементы
Панели соединяются в линии, а стыки закрываются декоративными крышками.
Подвесная система
Оборудование размещается под потолком на расчетной высоте с учетом строительных конструкций.
Порошковое покрытие
Панели проходят подготовку поверхности и окрашивание. Стандартный цвет — RAL 9016.
Как работает потолочная теплопанель
Горячая вода или разрешенный проектом незамерзающий теплоноситель поступает в трубы панели. Тепло передается от стенки трубы к стальному профилю. Нагретая поверхность излучает энергию в сторону пола, оборудования, ограждающих конструкций и людей.
Часть тепла передается воздуху естественной конвекцией, однако принципиальное отличие системы заключается в высокой доле лучистой передачи. Поэтому инфракрасная теплопанель не требует вентилятора и не создает постоянного направленного воздушного потока.
Источник тепла находится вне панели: в котельной, ИТП, сети или тепловом насосе.
Плотный контакт трубы и излучающей поверхности обеспечивает передачу энергии.
Нагреваются поверхности, а затем от них — окружающий воздух.
Основные характеристики теплопанели ТПИ-28
| Параметр | Значение |
|---|---|
| Тип оборудования | Водяная потолочная теплопанель |
| Материал трубы | Сталь в исполнении, предусмотренном проектом |
| Наружный диаметр трубы | 28 мм |
| Толщина стенки трубы | 1,5 мм |
| Ширина панели | По модельному ряду и проектному подбору |
| Длина секции | Определяется схемой поставки и проектом |
| Теплоноситель | Вода или допустимый проектом незамерзающий состав |
| Температурный режим | Определяется проектом и источником теплоснабжения |
| Тепловая мощность | Зависит от ширины панели и температурного напора |
| Способ монтажа | Подвесной, потолочный |
| Источник тепла | Котельная, ИТП, тепловая сеть или тепловой насос |
| Стандартный цвет | RAL 9016, иные цвета — по согласованию |
Где применяется теплопанель для отопления
ТПИ-28 предназначена прежде всего для объектов, где обычные конвективные системы вынуждены нагревать большой объем воздуха. Чем выше помещение, тем важнее управлять направлением теплового потока.
Обогрев рабочих зон без размещения приборов вдоль стен и оборудования.
Работа в помещениях с высокой кровлей, стеллажами и воротами.
Теплопанель для ангара освобождает стены и не требует вентилятора.
Комфорт без постоянного шума и интенсивного движения воздуха.
Отопление открытых пространств с остеклением и высокими потолками.
Применение в производственных корпусах и помещениях большой высоты.
Свободная планировка без радиаторов на стенах и тепловентиляторов.
Возможность проектировать локальный обогрев в пределах технических ограничений.
Как рассчитать теплопанели для помещения
Подбор нельзя сводить к умножению площади на усредненное количество ватт. Такой метод допустим только для грубой предварительной оценки. Рабочий проект должен учитывать тепловую нагрузку, параметры воды и гидравлику контуров.
Расчет выполняется по ограждениям, вентиляции, инфильтрации и режиму эксплуатации.
Используется расчетная температура региона, а не средняя температура зимы.
Высота влияет на расстановку, интенсивность и целесообразность зонального отопления.
Температуры определяют среднюю температуру теплоносителя.
Мощность панели зависит от разницы между теплоносителем и воздухом помещения.
Ширина влияет на теплоотдачу одного погонного метра и геометрию размещения.
Значение берется по техническим таблицам для расчетного режима.
Общая нагрузка делится на расчетную мощность одного погонного метра.
Проверяются расход теплоносителя, сопротивление и допустимая длина контуров.
Пример предварительного расчета
Теплопотери цеха составляют 240 кВт. При выбранном температурном режиме теплопанель соответствующей ширины выдает расчетную мощность 400 Вт на погонный метр.
Предварительная суммарная длина панелей составит 600 погонных метров. После этого выполняются гидравлическая проверка, разбивка на контуры и уточнение размещения оборудования относительно ворот, окон, наружных стен и рабочих мест.
Расчет по площади не заменяет теплотехнический и гидравлический расчет системы.
Теплопанель, радиаторы или воздушное отопление
| Критерий | Теплопанель | Радиаторы | Воздушное отопление |
|---|---|---|---|
| Основной механизм передачи тепла | Излучение и естественная конвекция | Преимущественно конвекция | Нагретый воздушный поток |
| Размещение | Под потолком | На стенах и в рабочей зоне | Воздуховоды и агрегаты |
| Перегрев воздуха под потолком | Снижен | Возможен | Выражен в высоких помещениях |
| Движение пыли | Минимальное | Умеренное | Повышенное |
| Уровень шума | Отсутствует у самой панели | Отсутствует | Зависит от вентиляторов |
| Обслуживание | Минимальное | Минимальное | Фильтры, вентиляторы и приводы |
| Зональное отопление | Высокая гибкость | Ограниченная гибкость | Зависит от схемы |
| Большая высота | Да | Ограниченно | Возможно, но со стратификацией |
Как подтверждаются характеристики теплопанелей
Заявления об экономии нельзя переносить с одного объекта на другой без расчета. Итоговый результат зависит от исходной системы, высоты, теплопотерь, режима эксплуатации и автоматики. Поэтому корректнее опираться на испытания оборудования и сравнение фактических данных конкретного объекта.
Испытания теплопроизводительности
На сайте опубликована информация о протоколе испытаний теплопроизводительности №5305-НСС20 от 10 ноября 2020 года. Расчетные значения мощности необходимо применять только при соблюдении условий, указанных в протоколе и технической документации.
- ширина и исполнение панели;
- температурный напор;
- режим движения теплоносителя;
- теплоизоляция панели;
- условия проведения испытаний.
Нормативные и технические материалы
Для проектирования и закупки следует использовать действующие документы, предоставляемые по конкретной поставке.
- техническая документация ТПИ-28;
- сертификаты и протоколы испытаний;
- инструкция по монтажу и эксплуатации;
- таблицы теплопроизводительности;
- опросный лист для расчета.
Показатели снижения расходов корректно указывать только с описанием исходной и новой системы, климатических условий, режима работы и фактического потребления до и после модернизации.
Где применяются теплопанели ТПИ-28
Система используется на производственных, транспортных, спортивных, коммерческих и логистических объектах. Ниже приведены примеры типов объектов, представленных в разделе проектов компании.
Авиационный завод, мебельное производство и другие цеха с большой высотой.

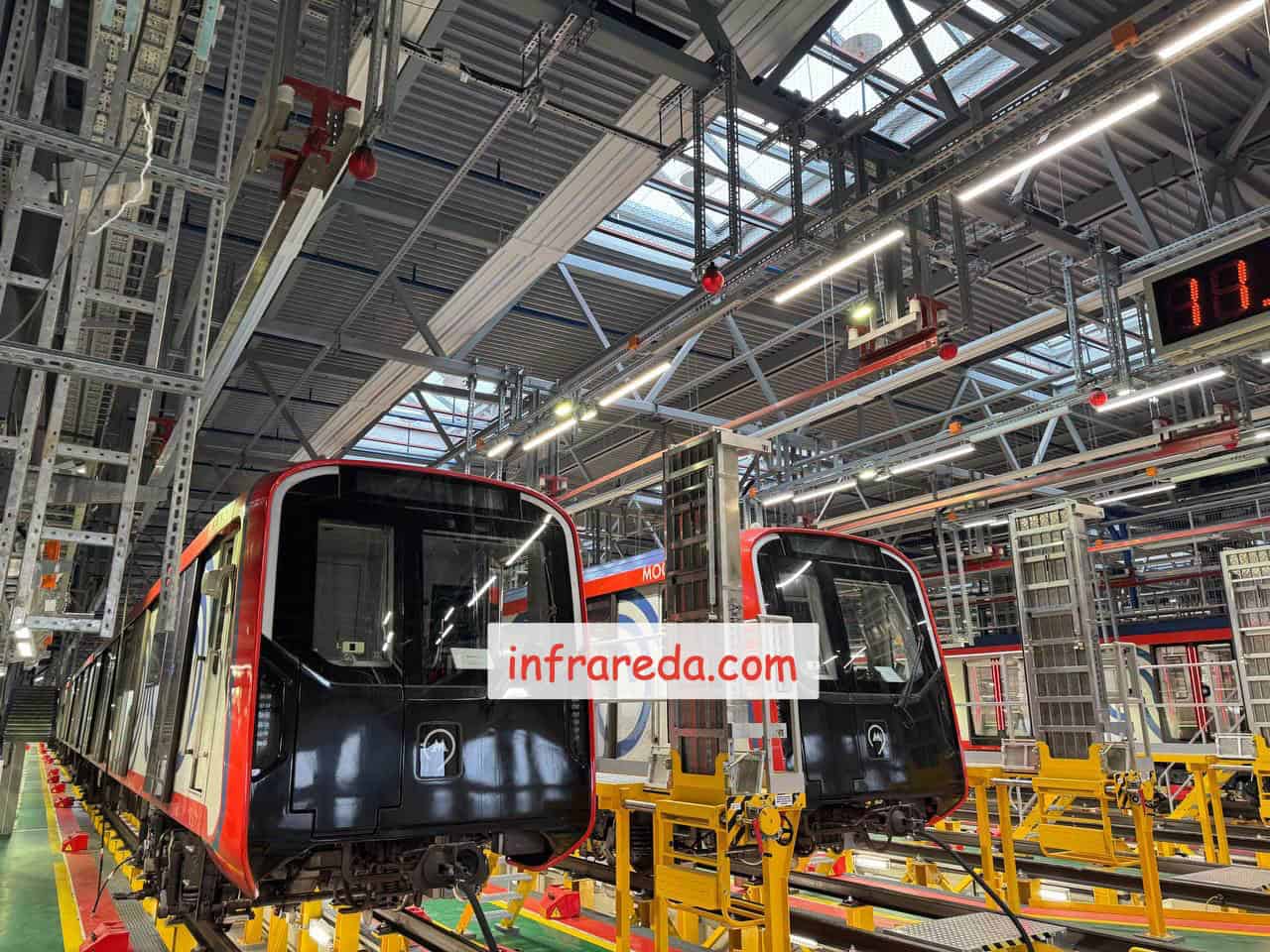

Электродепо «Саларьево» и «Южное» — примеры применения потолочных панелей.

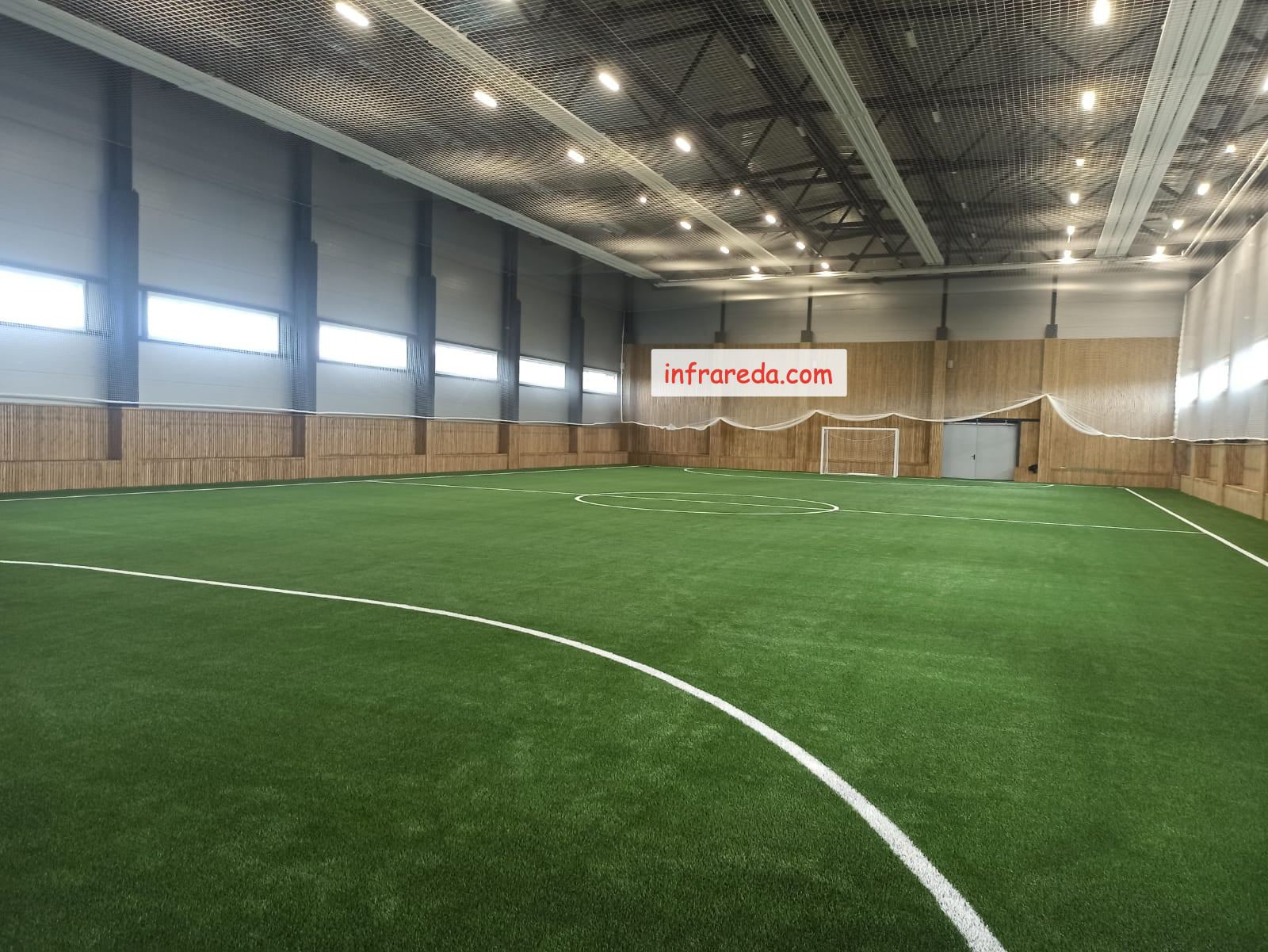

Спортивные залы, теннисные центры и футбольные манежи.
Объекты с остеклением, открытыми планировками и высокими потолками.

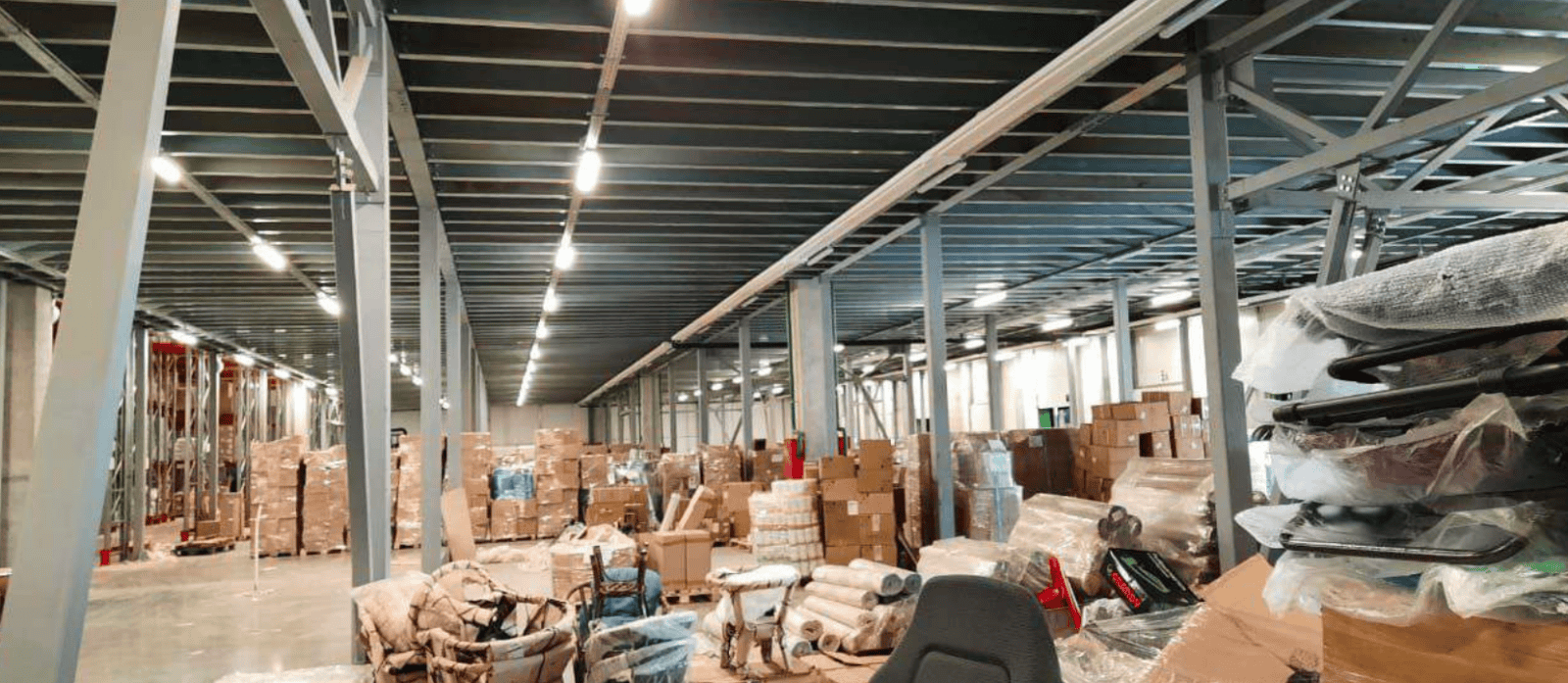

Решения для больших объемов, стеллажей и зон с воротами.
Объекты, где важно сохранить полезную площадь стен и пола.
Для доказательного сравнения в карточке проекта следует указывать площадь, высоту, регион, наружную расчетную температуру, установленную мощность, длину панелей, температуру теплоносителя, предыдущую систему и фактические расходы до и после модернизации.
Как выполняется монтаж теплопанелей
Панели размещаются под потолком в соответствии с проектной схемой. Монтаж включает подвеску оборудования, сборку линий, соединение труб, подключение коллекторов, установку декоративных элементов и гидравлические испытания.
Определяются линии панелей, высота и точки подвески.
Панели закрепляются с учетом нагрузки и строительных конструкций.
Секции соединяются предусмотренным проектом способом.
Линии подключаются к подающему и обратному трубопроводам.
Система проходит опрессовку, промывку и проверку герметичности.
Настраиваются расходы, температуры и автоматика.
Выбор сварных соединений или пресс-фитингов должен соответствовать инструкции производителя и учитывать тепловое расширение линий.
Сколько стоит система отопления теплопанелями
Цена одной панели без привязки к объекту не показывает итоговую стоимость системы. Коммерческое предложение формируется после расчета, потому что в него входят не только сами панели.
- расчетная тепловая нагрузка;
- ширина и суммарная длина панелей;
- материал и исполнение;
- коллекторы и соединительные элементы;
- цвет и дополнительные принадлежности.
- трубопроводы и арматура;
- узел регулирования;
- автоматика и датчики;
- высота и сложность монтажа;
- доставка и пусконаладка.
Сравнивайте не цену одного метра панели, а полную стоимость системы, расчетную мощность, состав поставки, автоматику, монтаж и предполагаемые эксплуатационные расходы.
Что важно учитывать до выбора теплопанелей
ТПИ-28 не является универсальным решением для любого здания. Система особенно эффективна в больших и высоких помещениях, но требует проекта.
- высота помещения от 3 метров;
- большая площадь и открытая планировка;
- ограниченная площадь стен;
- необходимость зонального отопления;
- требование снизить шум и движение воздуха.
- очень низкая температура теплоносителя;
- экранирование панелей оборудованием;
- сложные подвесные конструкции;
- высокая инфильтрация через ворота;
- специальные требования к среде и материалам.
Частые вопросы о теплопанелях
Что такое теплопанель?
В контексте ТПИ-28 это водяная потолочная отопительная панель, которая подключается к системе теплоснабжения и передает тепло в рабочую зону преимущественно излучением.
Чем теплопанель отличается от электрического обогревателя?
В ТПИ-28 нет встроенного электрического нагревателя. Источником энергии является горячий теплоноситель от котельной, ИТП, тепловой сети или теплового насоса.
Сколько стоит теплопанель?
Стоимость зависит от ширины, длины, расчетной мощности, исполнения и комплектации. Для корректной цены нужен расчет всего объекта.
Как рассчитать количество панелей?
Сначала определяют теплопотери, затем температурный напор и мощность одного погонного метра выбранной панели. После этого рассчитывают длину, контуры и гидравлику.
Какая температура воды необходима?
Температурный режим определяется проектом. Мощность зависит от средней температуры теплоносителя и температуры воздуха в помещении.
На какой высоте устанавливаются панели?
Высота определяется расчетом, геометрией помещения, мощностью панели и требованиями к интенсивности лучистого тепла.
Можно ли подключить теплопанели к тепловому насосу?
Да, если температурный режим теплового насоса обеспечивает требуемую мощность панелей. Это проверяется расчетом.
Подходит ли система для склада ГСМ?
Возможность применения определяется проектом, категорией помещения, требованиями пожарной безопасности и исполнением оборудования. Решение должно быть согласовано проектной организацией.
Как выполняется монтаж?
Панели подвешиваются под потолком, соединяются в линии, подключаются к системе теплоснабжения, после чего выполняются опрессовка, балансировка и пусконаладка.
Требуется ли обслуживание?
У самой панели нет вентиляторов и движущихся частей. Обслуживание системы включает контроль теплоносителя, арматуры, соединений и автоматики.
Можно ли отапливать отдельную рабочую зону?
Да, зональное отопление возможно, если расположение панелей и расчетная интенсивность обеспечивают требуемые условия в выбранной зоне.
Какой срок службы оборудования?
Срок зависит от качества теплоносителя, режима эксплуатации, монтажа и защиты от коррозии. Точный заявленный срок следует подтверждать паспортом и гарантийными документами поставки.
Итог: когда стоит выбрать теплопанель ТПИ-28
Теплопанель ТПИ-28 — это водяная потолочная система отопления для цехов, складов, ангаров, спортивных и коммерческих объектов. Ее основное отличие от радиаторов и воздушных агрегатов заключается в способе передачи тепла и возможности направлять энергию в рабочую зону.
Правильный выбор начинается не с количества квадратных метров, а с расчета теплопотерь, температурного режима, мощности погонного метра, расхода воды и гидравлического сопротивления.
Эффективность теплопанелей определяется не рекламным процентом экономии, а соответствием оборудования конкретному объекту и качеством проектирования системы.
